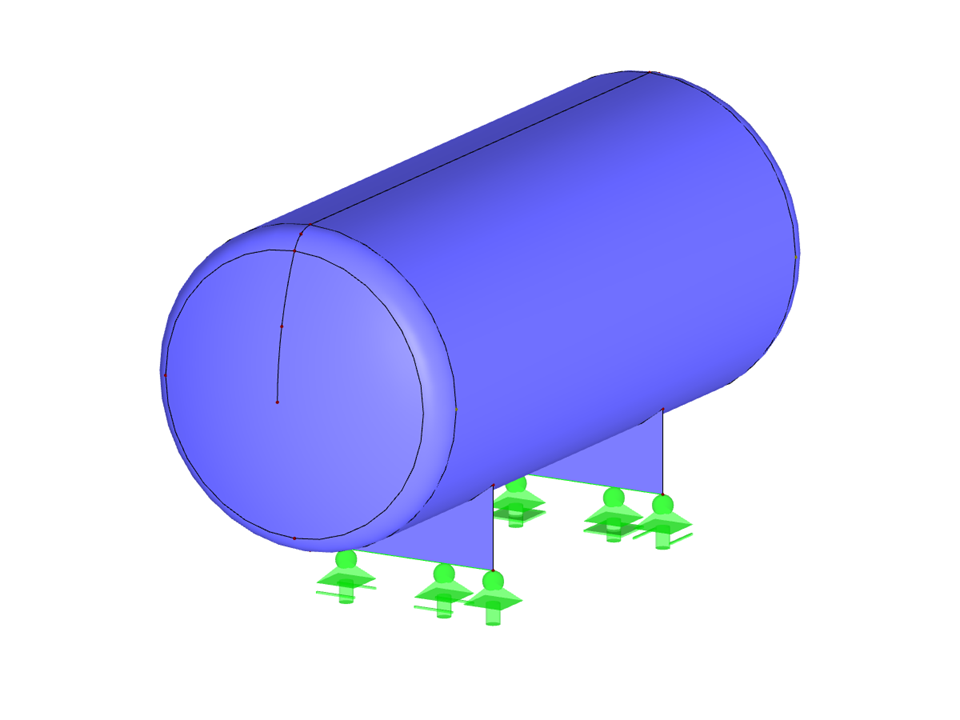

Un fluido con una densità costante in un campo gravitazionale omogeneo esercita una pressione idrostatica sulla sua parete del contenitore globale secondo la legge di Pascal.
Questo modello può mostrare un modo molto efficiente per simulare un caso di carico in RFEM utilizzando carichi rettangolari liberi.
Modello utilizzato in
Serbatoi in acciaio
| Numero di nodi | 32 |
| Numero di linee | 19 |
| Numero di superfici | 7 |
| Numero di casi di carico | 1 |
| Peso totale | 1,486 t |
| Dimensioni (metriche) | 2.714 x 4.475 x 2.722 m |
| Dimensioni (imperiali) | 8.9 x 14.68 x 8.93 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
