如果流体在均匀重力场中密度恒定,则按照帕斯卡定律在其全部箱壁上施加静水压力。
该模型显示了一个非常有效的在RFEM中使用自由矩形荷载来模拟荷载工况的方法。
模型用于

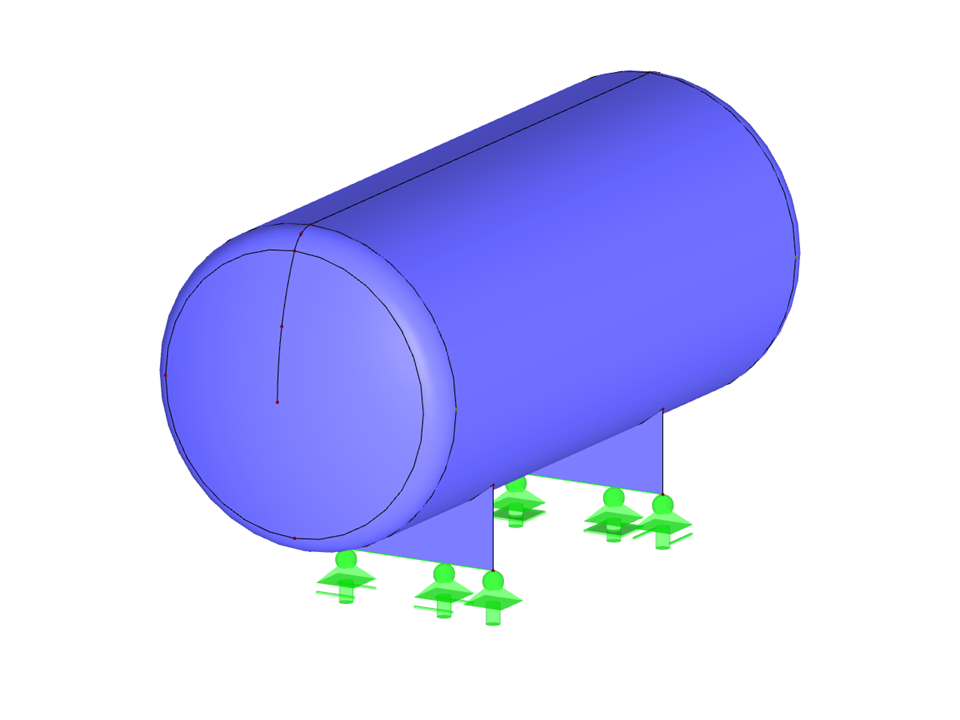

钢制储罐
节点数目: | 32 |
线的数目 | 19 |
面的数目: | 7 |
荷载工况数目 | 1 |
总重量 | 1,486 t |
翘曲区域尺寸 | 2.714 x 4.475 x 2.722 m |
软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
