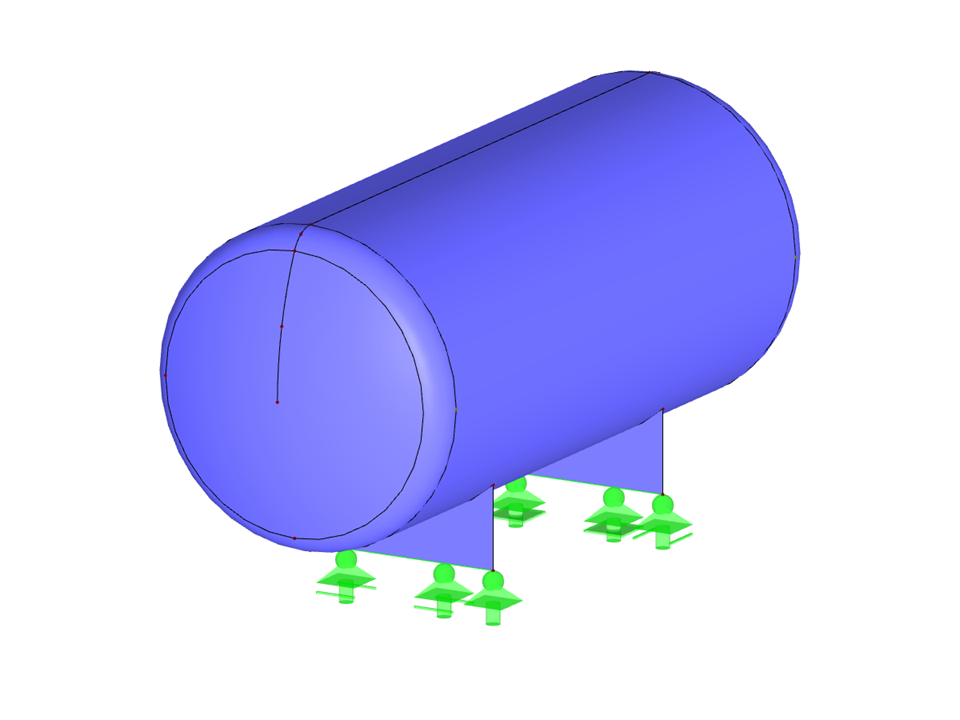

Um fluido com densidade constante num campo de gravidade homogéneo exerce uma pressão hidrostática na parede do recipiente de acordo com a lei de Pascal.
Este modelo pode mostrar uma forma muito eficiente de simular um caso de carga no RFEM utilizando cargas retangulares livres.
Modelo utilizado em
Tanques de aço
| Número de nós | 32 |
| Número de linhas | 19 |
| Número de superfícies | 7 |
| Número de casos de carga | 1 |
| Peso total | 1,486 t |
| Dimensões (métricas) | 2,714 x 4,475 x 2,722 m |
| Dimensões (imperial) | 8.9 x 14.68 x 8.93 feet |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
