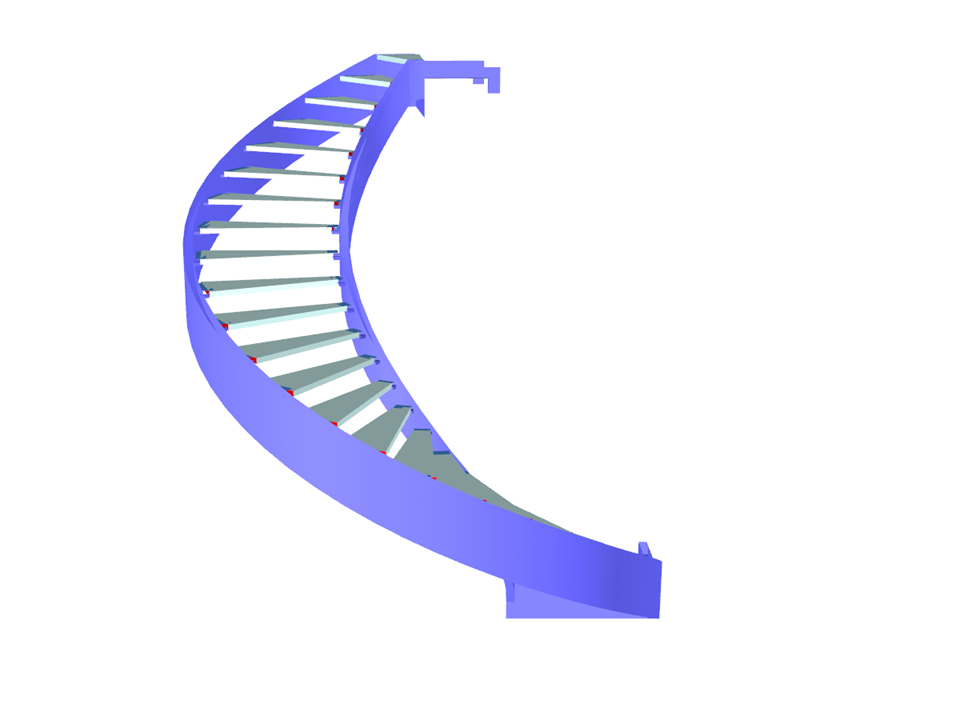

Modello di scala in RFEM
  • Descrizione
  • Recensioni (0)

Il progetto riguarda la struttura portante in acciaio di una scala a chiocciola interna. L'oggetto della scala è un elemento architettonico significativo dell'interno. Da questo fatto deriva la subordinazione della progettazione statica alle richieste dell'architetto, con un forte accento sulla purezza dei dettagli. La scala a chiocciola interna si trova nell'edificio di un centro educativo, formativo e riabilitativo nella città di Zlín, nella Repubblica Ceca.
Calcolo statico: KONSTAT s.r.o. | www.konstat.cz
Progettazione architettonica: CUBE DESIGN s.r.o. | www.cubedesign.sk

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Scala a chiocciola in acciaio

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 743
Numero di linee 476
Numero di aste 268
Numero di superfici 74
Numero di casi di carico 1
Peso totale 1,479 t
Dimensioni (metriche) 6.179 x 6.112 x 6.936 m
Dimensioni (imperiali) 20.27 x 20.05 x 22.76 feet
Versione del programma 5.24.01
