Gegenstand der Bemessung ist die tragende Stahlkonstruktion der inneren Wendeltreppe. Die Treppe ist ein wichtiges architektonisches Element des Innenraums. Daraus ergibt sich die Unterordnung der Tragwerksplanung unter die architektonischen Anforderungen mit Schwerpunkt auf die Detailgenauigkeit. Die Wendeltreppe befindet sich im Inneren des Bildungs-, Schulungs- und Rehabilitationszentrums in Zlín, Tschechische Republik.
Statische Berechnung: KONSTAT s.r.o. | www.konstat.cz
Architektonische Planung: CUBE DESIGN sro | www.cubedesign.sk
Statische Berechnung: KONSTAT s.r.o. | www.konstat.cz
Architektonische Planung: CUBE DESIGN sro | www.cubedesign.sk

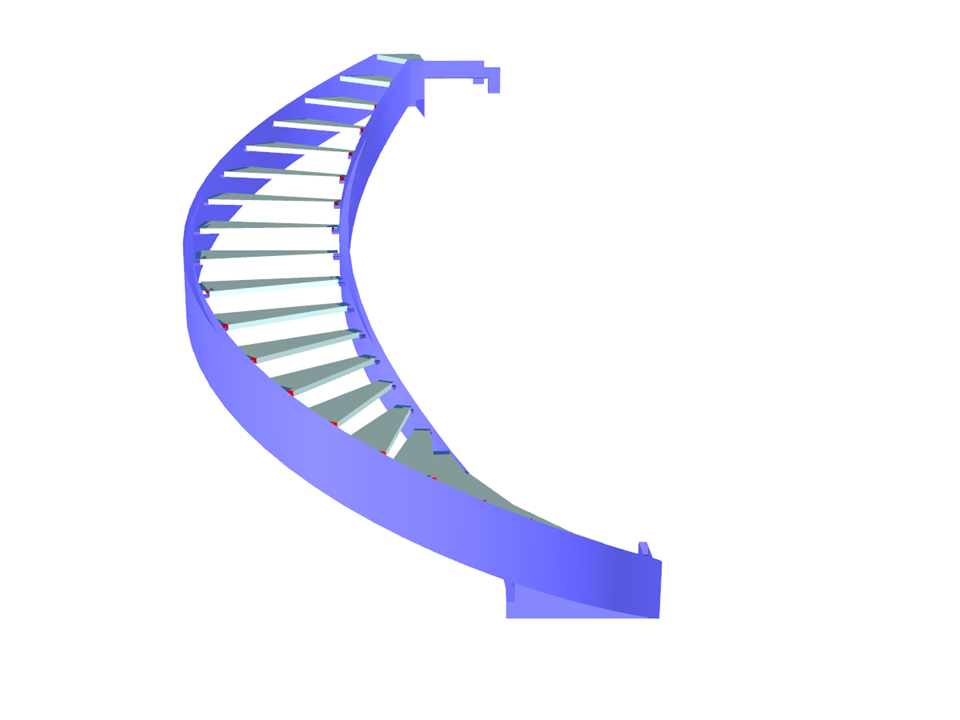

Wendeltreppe aus Stahl
Kein Download möglich
Kundenprojekt / Nur Ansicht
Anzahl Knoten | 743 |
Anzahl Linien | 476 |
Anzahl Stäbe | 268 |
Anzahl Flächen | 74 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 1,479 t |
Abmessungen (metrisch) | 6,179 x 6,112 x 6,936 m |
Abmessungen (imperial) | 20.27 x 20.05 x 22.76 feet |
Programmversion | 5.24.01 |
In der Standardeinstellung wird in den Bemessungsmodulen die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. In der Eingabemaske der Querschnitte kann der Nutzer die Querschnittsklasse jedoch auch manuell vorgeben, zum Beispiel wenn lokales Beulen konstruktiv ausgeschlossen ist.
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
Für den Stabilitätsnachweis von Stäben und Stabsätzen mit gleichförmigem Querschnitt kann das Ersatzstabverfahren nach EN 1993-1-1, 6.3.1 bis 6.3.3 genutzt werden. Sobald allerdings ein gevouteter Querschnitt vorhanden ist, so ist dieses Verfahren nicht mehr oder nur eingeschränkt anwendbar. Das Zusatzmodul RF-/STAHL EC3 kann derartige Fälle automatisch erkennen und auf das Allgemeine Verfahren umschalten.
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
