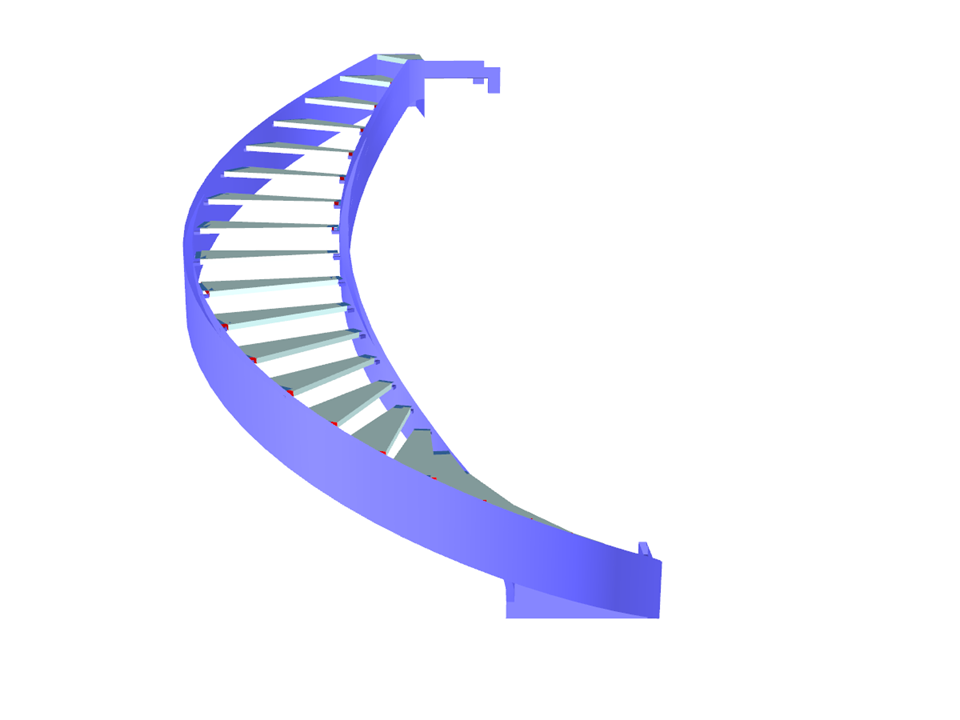

O objeto do projeto é a estrutura em aço e vidro da escada interior em caracol. A escada representa um detalhe arquitetónico importante do interior. Por isso, a estrutura deste projeto foi dimensionada de acordo com requisitos arquitetónicos precisos, dando grande ênfase à pureza dos detalhes. Esta escada em caracol encontra-se no interior do centro de ensino, formação e reabilitação da cidade de Zlín.
Cálculo estrutural: KONSTAT s.r.o. | www.konstat.cz
Design arquitetónico: CUBE DESIGN s.r.o. | www.cubedesign.sk
Cálculo estrutural: KONSTAT s.r.o. | www.konstat.cz
Design arquitetónico: CUBE DESIGN s.r.o. | www.cubedesign.sk
Escada de aço em caracol
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 743 |
Número de linhas | 476 |
Número de barras | 268 |
Número de superfícies | 74 |
Número de casos de carga | 1 |
Peso total | 1,479 t |
Dimensões (métricas) | 6,179 x 6,112 x 6,936 m |
Dimensões (imperial) | 20.27 x 20.05 x 22.76 feet |
Versão do programa | 5.24.01 |
