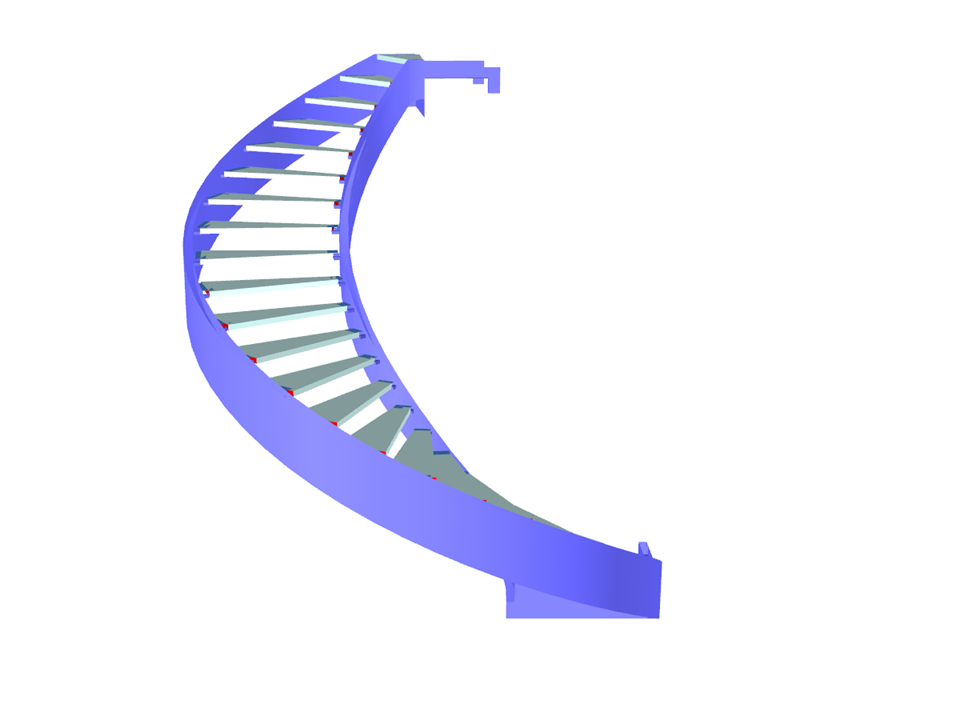

La structure acier-verre de l'escalier en colimaçon est l'objet du calcul. L'escalier est un détail architectural important de l'intérieur. La structure de ce projet a donc été conçue d'après des exigences architecturales précises et en apportant un grand soin aux détails. L'escalier en colimaçon intérieur est situé à l'intérieur du centre d'enseignement, de formation et de réadaptation de la ville de Zlín, en République tchèque.
Calcul de structure : KONSTAT s.r.o. | www.konstat.cz
Conception architecturale: CUBE DESIGN sro | www.cubedesign.sk
Calcul de structure : KONSTAT s.r.o. | www.konstat.cz
Conception architecturale: CUBE DESIGN sro | www.cubedesign.sk
Escalier en colimaçon en acier
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 743 |
Nombre de lignes | 476 |
Nombre de barres | 268 |
Nombre de surfaces | 74 |
Nombre de cas de charge | 1 |
Poids total | 1,479 t |
Dimensions (métrique) | 6,179 x 6,112 x 6,936 m |
Dimensions (impériales) | 20.27 x 20.05 x 22.76 feet |
Version du logiciel | 5.24.01 |
