001154
Stefan Hoffmann, M.Sc.
2020-10-12

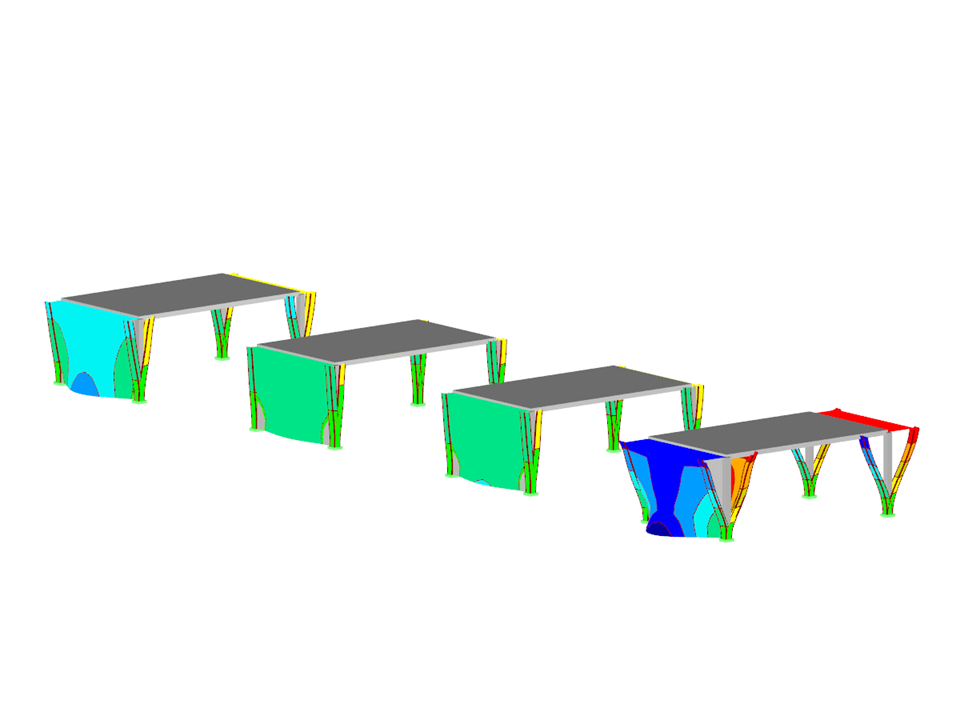

Immagine per l'articolo KB 001660
  • Descrizione
  • Recensioni (0)

Il modello parametrico consente la simulazione di quattro diversi metodi di analisi storica delle esplosioni remote, tenendo conto di esplosioni, carichi di pressione nel tempo, diagrammi temporali e del metodo di Friedlander. Supporta l'analisi delle curve di pressione dipendenti dal tempo con rappresentazioni grafiche più precise, includendo curve caratteristiche di salita e discesa e valori tecnici. La struttura flessibile dei parametri consente adattamenti individuali a scenari specifici. La descrizione del modello è integrata da un articolo tecnico nella Knowledge Base che fornisce importanti concetti di base ed esempi applicativi.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Modello di esplosione per analisi nel tempo

Numero di nodi 44
Numero di linee 36
Numero di aste 16
Numero di superfici 8
Numero di casi di carico 5
Peso totale 216,000 t
Dimensioni (metriche) 10.452 x 51.452 x 4.226 m
Dimensioni (imperiali) 34.29 x 168.81 x 13.86 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
