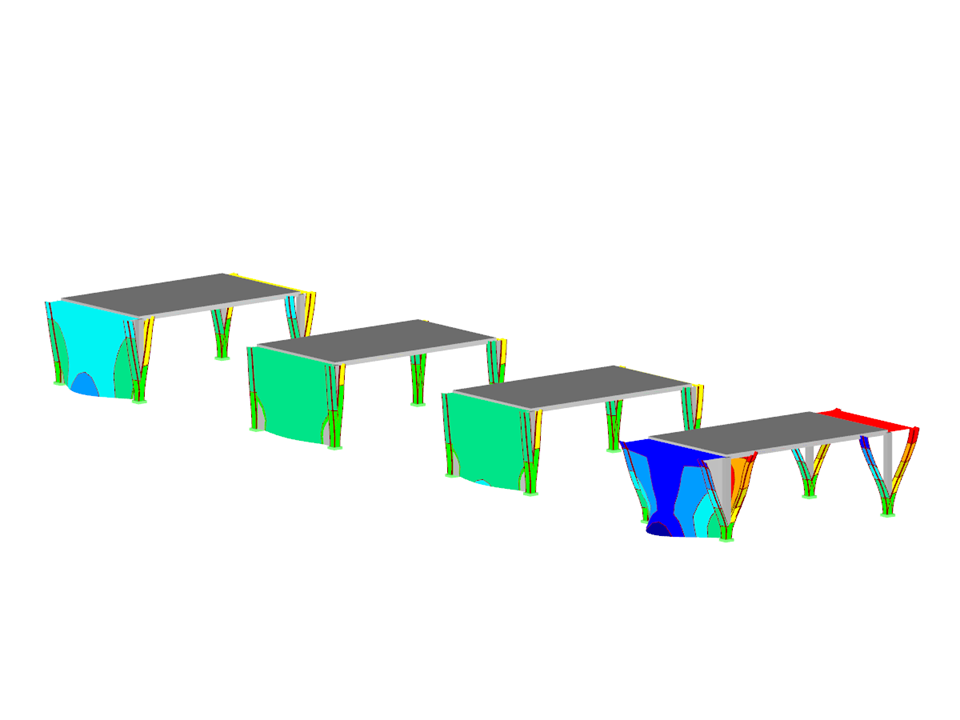

El modelo paramétrico permite la simulación de cuatro métodos de análisis del tiempo de explosiones remotas, considerando explosión, Varianza Presión-Tiempo, diagrama de tiempo y método de Friedlander. Apoya el análisis de las variaciones de presión dependientes del tiempo con representaciones gráficas más precisas, que muestran curvas típicas de ascenso y descenso, así como valores técnicos. La estructura de parámetros flexible permite ajustes individuales para escenarios específicos. La descripción del modelo se complementa con un artículo técnico de la base de datos, que proporciona fundamentos importantes y ejemplos de aplicación.
