Scarica qui il modello di un collegamento parametrizzato IH4.1 A 26 20 tP30 e aprilo con il programma di elementi finiti RFEM.
Questo modello è stato utilizzato, tra gli altri, per l'articolo tecnico 1678.

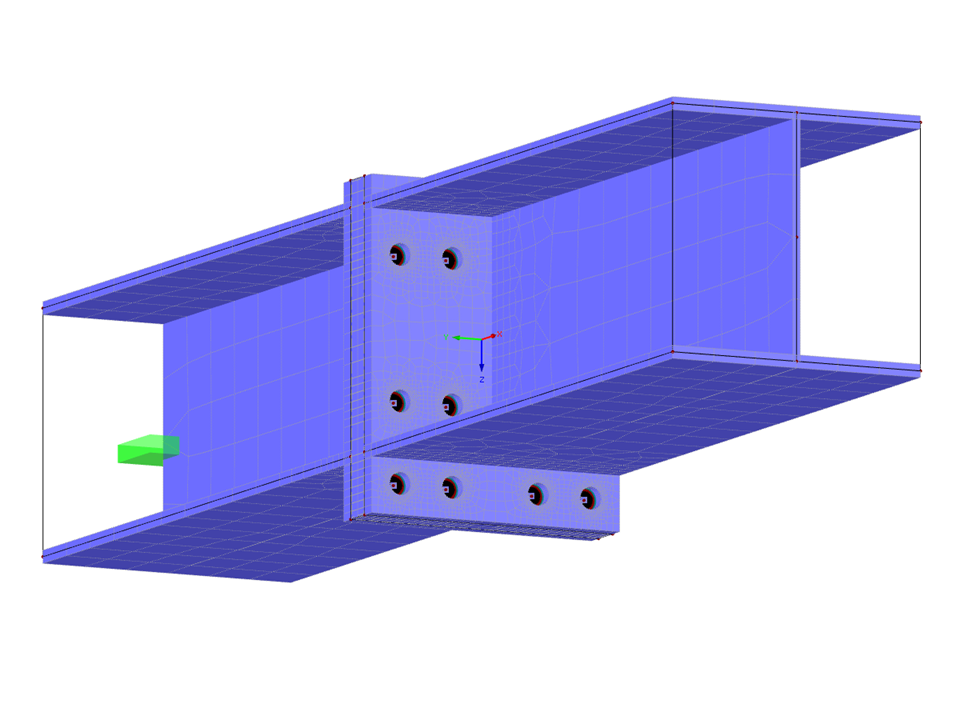

Modello EF parametrizzato con piastra di estremità sporgente per la progettazione di giunti di piastre di estremità rigidi
Numero di nodi | 925 |
Numero di linee | 970 |
Numero di aste | 877 |
Numero di superfici | 26 |
Numero di solidi | 1 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 2 |
Peso totale | 0,124 t |
Dimensioni (metriche) | 1.390 x 0.260 x 0.324 m |
Dimensioni (imperiali) | 4.56 x 0.85 x 1.06 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/it/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidezza del collegamento in acciaio e sua influenza sulla verifica strutturale](/it/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | AISC 341-22 Verifica di aste del telaio a momento in RFEM 6](/it/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/it/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/it/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.

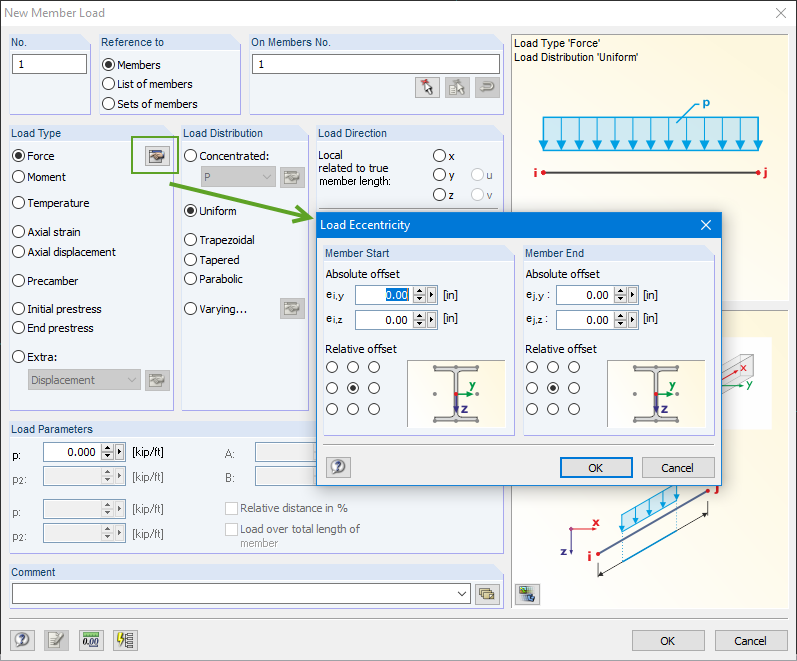

![Definition einer Lastausmitte für eine konstante Stablast](/it/webimage/006848/1585473/1-en-us-png.png?mw=512&hash=5b100bb1bdececb35d942f4f843827e0bc899c6f)
