Faça aqui o download do modelo de uma ligação IH4.1 A 26 20 tP30 parametrizada e abra-a com o programa de elementos finitos RFEM.
Este modelo foi utilizado para o artigo técnico 1678, entre outros.

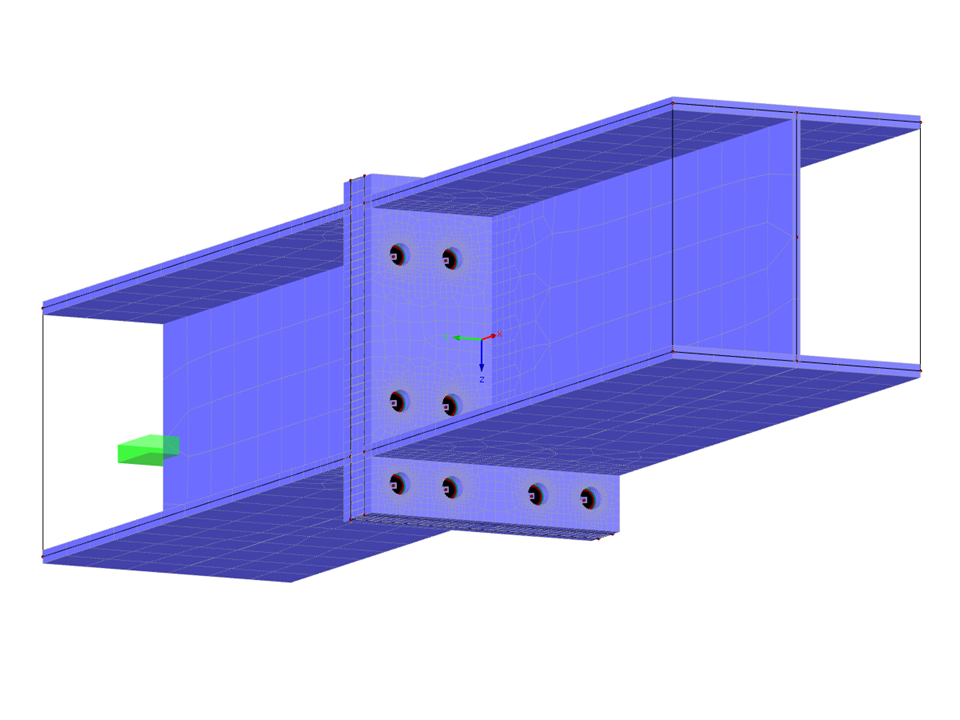

Modelo de EF parametrizado com placa de extremidade saliente para dimensionamento de ligações de placa de extremidade rígidas
Número de nós | 925 |
Número de linhas | 970 |
Número de barras | 877 |
Número de superfícies | 26 |
Número de sólidos | 1 |
Número de casos de carga | 3 |
Número de combinações de cargas | 2 |
Peso total | 0,124 t |
Dimensões (métricas) | 1,390 x 0,260 x 0,324 m |
Dimensões (imperial) | 4.56 x 0.85 x 1.06 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
