Stáhněte si zde model parametrického přípoje IH4.1 A 26 20 tP30 a otevřete ho v MKP programu RFEM.
Tento model byl mimo jiné použit v odborném článku 1678.
Model použitý v

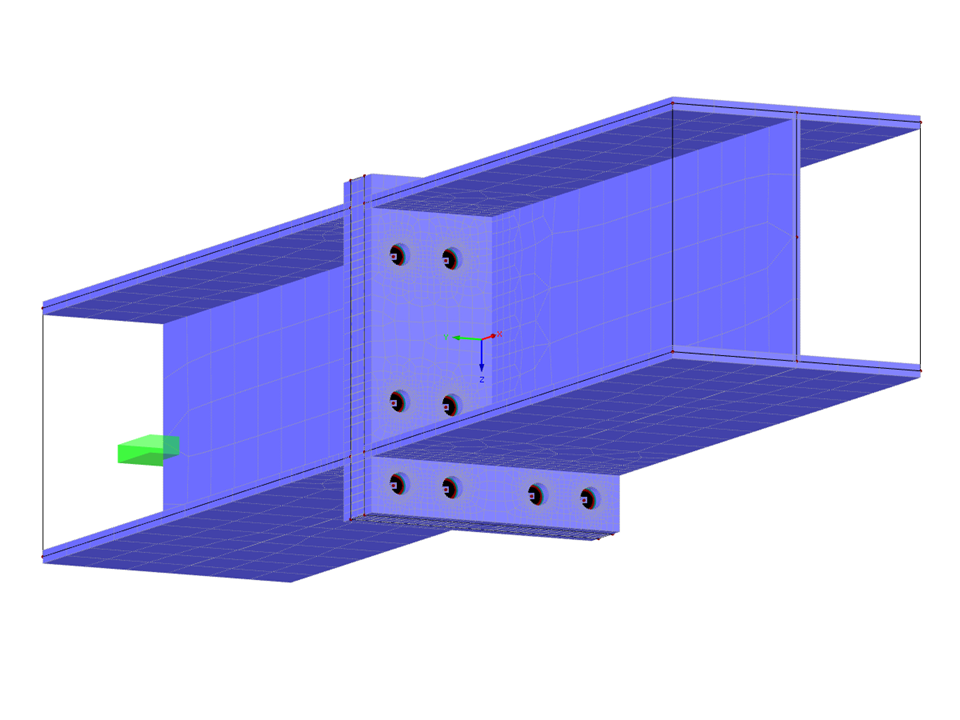

Parametrický model KP s přečnívající čelní deskou pro posouzení tuhých spojů s čelní deskou
| Počet uzlů | 925 |
| Počet linií | 970 |
| Počet prutů | 877 |
| Počet ploch | 26 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 0,124 t |
| Rozměry (metrické) | 1,390 x 0,260 x 0,324 m |
| Rozměry (imperiální) | 4.56 x 0.85 x 1.06 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
