Descargue el modelo de una conexión IH4.1 A 26 20 tP30 parametrizada aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó para el artículo técnico 1678, entre otros.
Modelo utilizado en

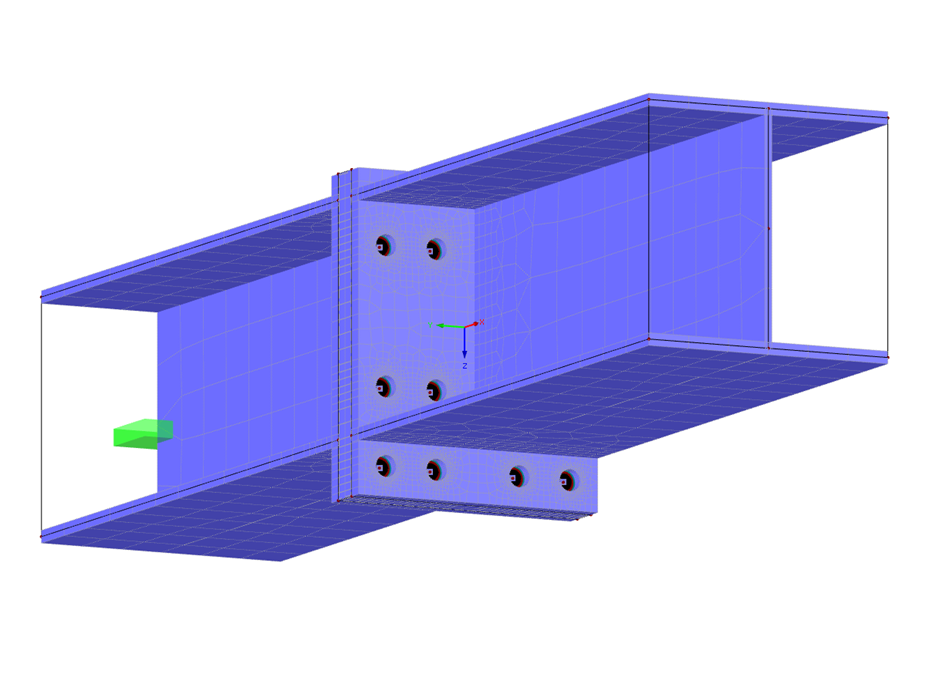

Modelo de EF parametrizado con placa extrema sobresaliente para el diseño de uniones de placa extrema rígida
| Número de nudos | 925 |
| Número de líneas | 970 |
| Número de barras | 877 |
| Número de superficies | 26 |
| Número de sólidos | 1 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 2 |
| Peso completo | 0.124 t |
| Dimensiones (métricas) | 1,390 x 0,260 x 0,324 m |
| Dimensiones (imperiales) | 4.56 x 0.85 x 1.06 feet |
| Versión del programa | 5.23.02 |
