Скачайте данную модель параметрического соединения IH4.1 A 26 20 tP30 и откройте ее в программе для расчета конструкций RFEM.
Она была помимо иного использована, например, в технической статье 1678.

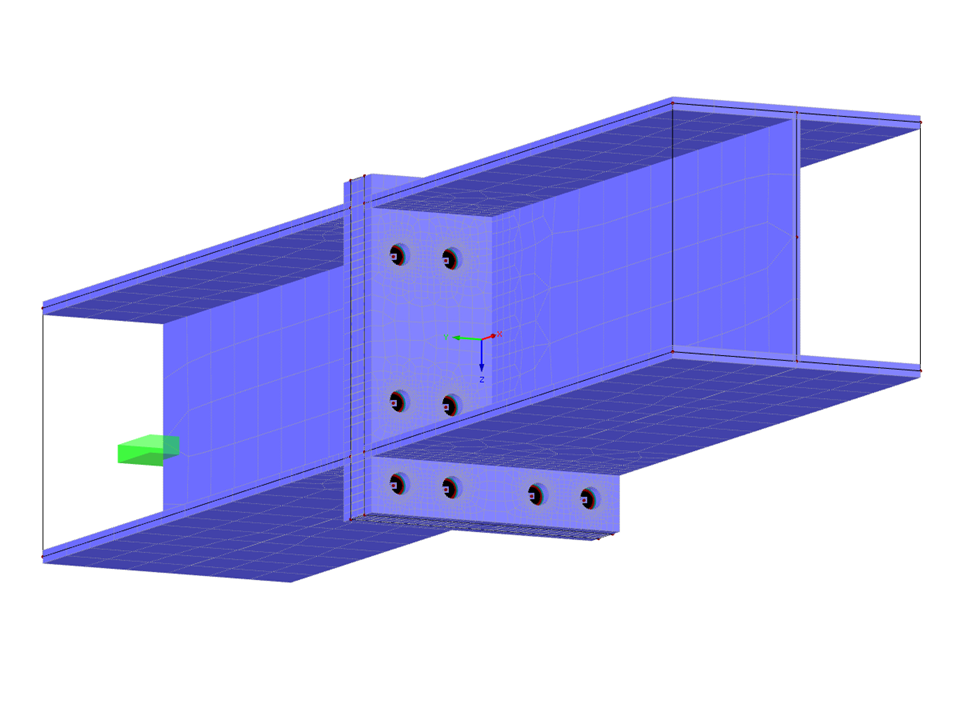

Параметризованная модель КЭ с выступающей торцевой пластиной для расчета жестких соединений торцевых пластин
Количество узлов | 925 |
Количество линий | 970 |
Количество стержней | 877 |
Количество поверхностей | 26 |
Количество тел | 1 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 2 |
Общий вес | 0,124 t |
Размеры (метрические) | 1,390 x 0,260 x 0,324 m |
Размеры (имперские) | 4.56 x 0.85 x 1.06 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
