Verifica di instabilità con RFEM 5

Come posso eseguire un'analisi di instabilità per una superficie in RFEM 5?

Risposta:

Se si desidera eseguire un'analisi di instabilità per elementi di superfici o gusci in RFEM 5, sono necessari i moduli aggiuntivi RF‑STABILITY, RF‑IMP e RF‑STEEL Surfaces. Procedere come segue:

  • Determina il carico determinante secondo l'analisi statica lineare.
  • Quindi, applica i risultati della CO determinante in RF-STABILITY per determinare la forma modale più bassa (inflessione/instabilità locale della superficie).
  • Utilizzando il risultato di RF-STABILITY, è possibile generare una struttura pre-deformata con RF-IMP , in cui la forma modale è ridimensionata a un'ordinata massima (valore massimo della deformazione iniziale). Definisce il valore massimo della deformazione iniziale rispetto al modello.
  • Copia la CO determinante e progettala secondo l'analisi del secondo ordine considerando la struttura pre-deformata di RF-IMP.
  • Utilizzare i risultati per eseguire un'analisi delle tensioni con RF-STEEL Surfaces.

Il video allegato mostra la procedura generale. Puoi anche trovare alcuni articoli tecnici interessanti su questo argomento sul nostro sito web.

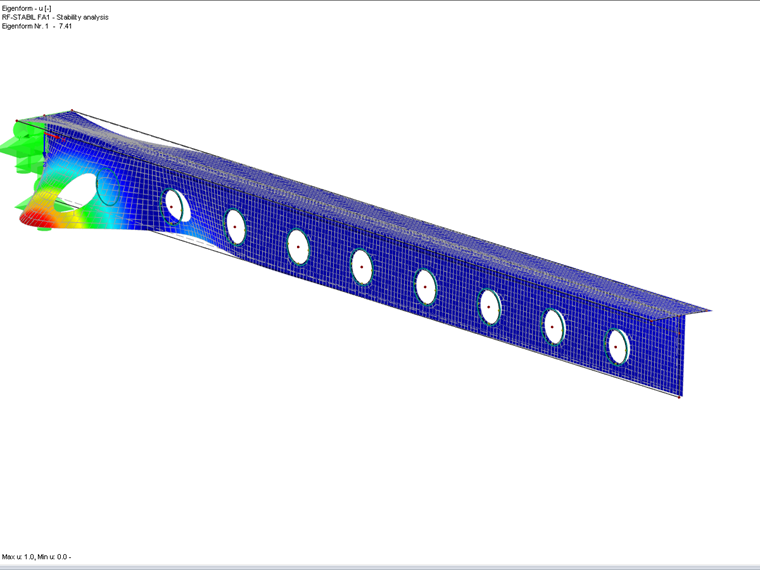

Instabilità a sbalzo
1978x
92x
Sbalzo - Instabilità

FAQ 002255
IT-US | Bandiera FAQ
[IT] FAQ 002255 | Come posso eseguire un'analisi di instabilità per una superficie in RFEM?

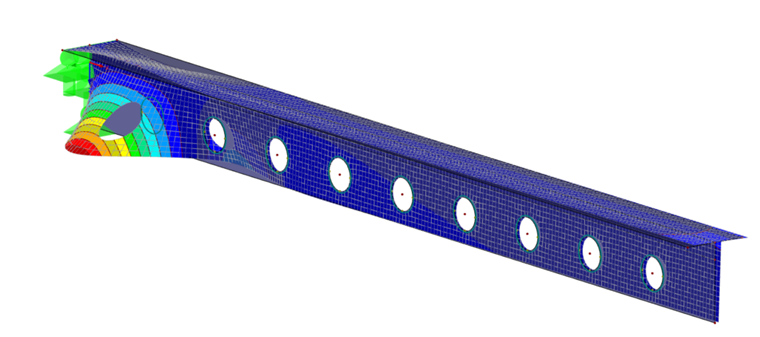

Forma modale dello sbalzo
