Analyse du flambement

Comment effectuer une analyse du flambement d’une surface dans RFEM 5 ?


Réponse:
Si vous souhaitez effectuer une analyse de flambement des éléments surfaciques ou de coque avec RFEM 5, les modules additionnels RF-STABILITY, RF-IMP et RF-STEEL Surfaces sont nécessaires. Procédez comme suit :

  • Déterminez la charge déterminante selon l’analyse statique linéaire.

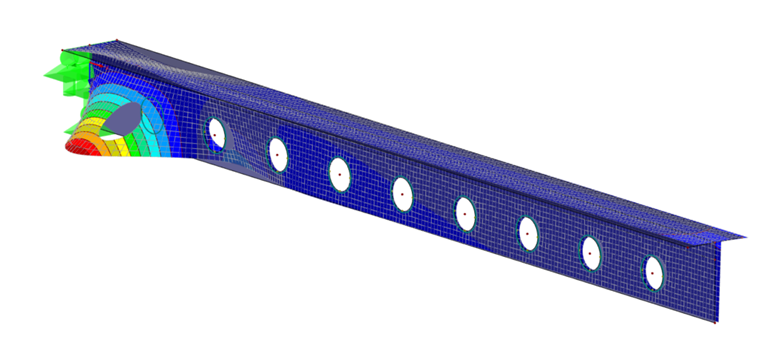

  • Les résultats de la CO déterminantes sont ensuite utilisés dans RF-STABILITY afin de déterminer le plus petit mode propre (flèche locale/flambement des surfaces).
  • Avec le résultat de RF-STABILITY, vous pouvez générer une structure pré-déformée, dans laquelle le mode propre est échelonné à une ordonnée maximale (valeur maximale de la déformation initiale), avec RF-IMP. La valeur maximale de pré-déformation est définie de manière spécifique au modèle.
  • Copiez la CO déterminante et calculez-la selon l’analyse du second ordre en considérant la structure pré-déformée de RF-IMP.
  • Utilisez les résultats pour effectuer une analyse des contraintes avec RF-STEEL Surfaces.

La vidéo ci-contre montre la procédure de base. Des articles techniques intéressants sont également disponibles sur notre site Web.
