Análise à encurvadura

Como é que posso realizar uma análise de encurvadura para uma superfície com o RFEM 5?


Resposta:
Se pretende realizar uma análise de encurvadura para elementos de superfície ou casca com o RFEM 5, precisa dos módulos adicionais RF-STABILITY, RF-IMP e RF-STEEL Surfaces. Para o fazer, proceda da seguinte forma:

  • Determine a carga determinante de acordo com a análise de primeira ordem.

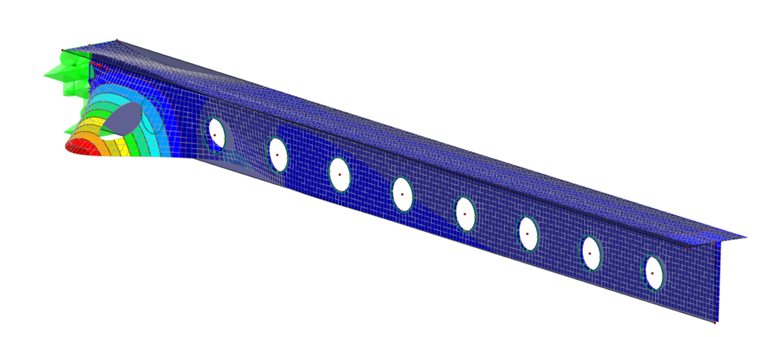

  • Die Ergebnisse der maßgebenden LK setzen Sie dann in RF-STABIL zur Ermittlung der niedrigsten Eigenform (lokales Ausweichen / Beulen der Fläche) an.
  • Utilizando os resultados do RF-STABILITY, é possível gerar uma estrutura pré-deformada com o RF-IMP , na qual a forma própria é escalada para uma ordenada máxima (valor máximo da deformação inicial). Den Maximalwert der Vorverformung legen Sie modellspezifisch fest.
  • Kopieren Sie die maßgebende LK und berechnen diese nach Theorie II. Ordnung unter Berücksichtigung der vorverformten Struktur von RF-IMP.
  • Utilizar os resultados para realizar uma análise de tensões com o RF-STEEL Surfaces.

O vídeo anexo mostra o procedimento básico. Também pode encontrar artigos técnicos interessantes sobre este assunto na nossa página de Internet.
