Posouzení na vzpěr v programu RFEM 5

Jak mohu v programu RFEM 5 provést posouzení na boulení pro plochu?

Odpověď:

Pokud chceme v programu RFEM 5 provést analýzu boulení plošných nebo skořepinových prvků, jsou zapotřebí přídavné moduly RF-STABILITY, RF-IMP a RF-STEEL Surfaces. Postupujte následovně:

  • Stanovte rozhodující zatížení podle lineární statické analýzy.
  • Poté použijte výsledky rozhodující KZ v přídavném modulu RF-STABILITY pro stanovení nejnižšího vlastního tvaru (lokální průhyb/boulení plochy).
  • Na základě výsledků z přídavného modulu RF-STABILITY lze v přídavném modulu RF-IMP vygenerovat předem deformovanou konstrukci, v níž se vlastní tvar upraví na maximální pořadnici (maximální hodnotu počáteční deformace). Zadejte maximální hodnotu počáteční deformace vzhledem k modelu.
  • Zkopírujte rozhodující KZ a posuzujte ji podle teorie druhého řádu se zohledněním počáteční deformace konstrukce z modulu RF-IMP.
  • Na základě výsledků můžete provést analýzu napětí v modulu RF-STEEL Surfaces.

Přiložené video ukazuje obecný postup. Na našich webových stránkách najdete také zajímavé odborné články na toto téma.

Vzpěr konzoly
1978x
92x
Konzola - vzpěr

FAQ 002255
CS-US | Vlajka FAQ

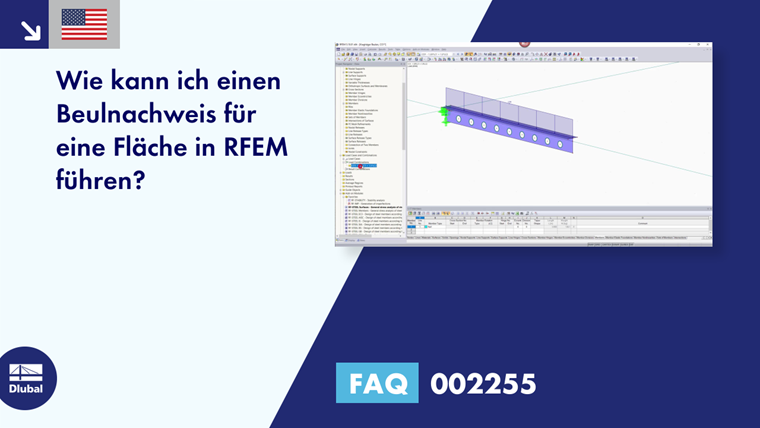

FAQ 002255 | Jak mohu v programu RFEM provést posouzení plochy na boulení?

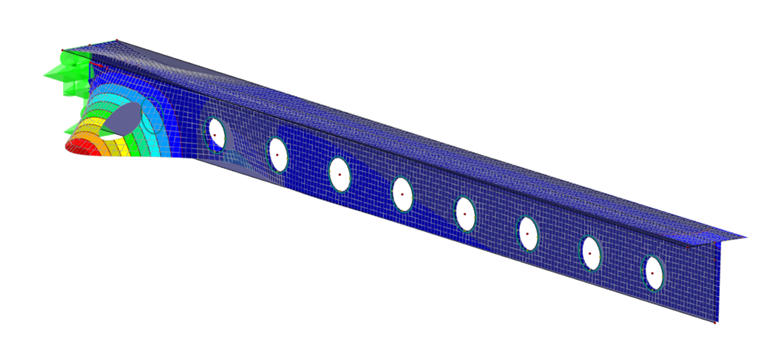

Vlastní tvar konzolového nosníku
Vlastní tvar konzolového nosníku
Odkazy
Stahování
Soubor modelu RFEM Konzola
476 KB
