Расчет на потерю устойчивости в программе RFEM 5

Как выполнить в программе RFEM 5 расчет поверхности на потерю устойчивости?

Ответ:

Если вы хотите выполнить в программе RFEM 5 расчет на потерю устойчивости для элементов поверхностей или оболочек, тогда вам помогут дополнительные модули RF-STABILITY, RF-IMP и RF-STEEL Surfaces. Действуйте следующим образом:

  • Определяющую нагрузку затем можно определить по методу линейного статического расчета.
  • Затем применим результаты определяющего СН в модуле RF-STABILITY для определения наименьшей собственной формы (местный прогиб/потеря устойчивости поверхности).
  • Mit dem Ergebnis aus RF-STABIL lassen Sie mit RF-IMP eine vorverformte Struktur generieren, bei der die Eigenform auf eine maximale Ordinate (Maximalwert der Vorverformung) skaliert wird. Задайте максимальное значение начальной деформации по отношению к модели.
  • Скопируйте определяющий CН и рассчитайте его по методу второго порядка, учитывая предварительно деформированную конструкцию RF-IMP.
  • Используйте результаты для расчета напряжений в модуле RF-STEEL Surfaces.

Общий порядок действий затем показан в прилагаемом видео. Также на нашем сайте можно найти интересные технические статьи по данной теме.

Консольная потеря устойчивости
1986x
94x
Консоль - потеря устойчивости

Часто задаваемые вопросы 002255
EN-US | Флаг faq
[EN] FAQ 002255 | Как выполнить в программе RFEM расчет поверхности на потерю устойчивости?

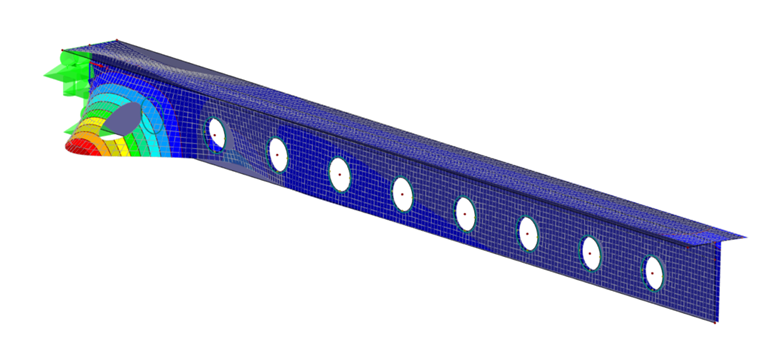

Форма колебаний консоли
Форма колебаний консоли
Ссылки
Скачивания
Файл модели RFEM - Консольный
476 KB
