Alla fine del 2018, Naikoon Contracting Ltd. ha annunciato l'apertura della nuova sede a Vancouver e l'inaugurazione è stata nella primavera del 2019. Il nuovo ufficio è incentrato su una serie di splendide scale in legno a strati incrociati (Xlam) che utilizzano una tecnologia di incollaggio profonda sviluppata da Timber Structures 3.0 (TS3). La tecnologia TS3 è stata utilizzata per la prima volta in Nord America.
Naikoon Contracting Ltd., Canada
naikooncontracting.com
Scala in XLAM in costruzione (© Naikoon)
Naikoon Contracting Ltd., Canada
naikooncontracting.com
Scala in XLAM in costruzione (© Naikoon)

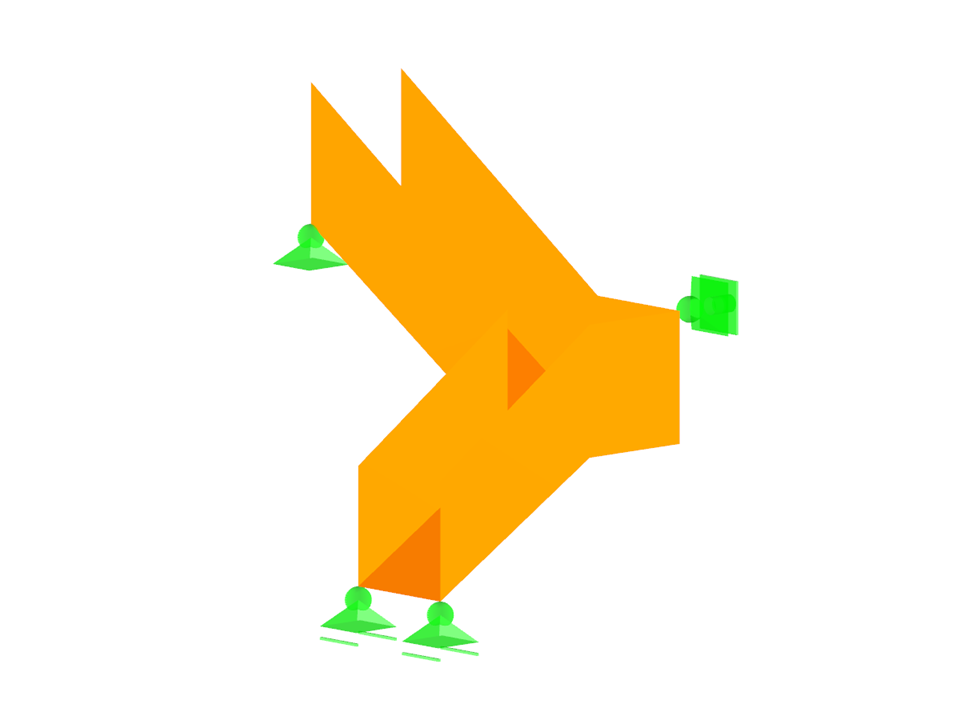

Scala in legno lamellare incrociato
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 21 |
| Numero di linee | 30 |
| Numero di superfici | 7 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 1,019 t |
| Dimensioni (metriche) | 3.167 x 3.991 x 4.241 m |
| Dimensioni (imperiali) | 10.39 x 13.09 x 13.91 feet |
| Versione del programma | 5.20.00 |
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Durata: 01:01:00 min
Durata: 01:03:51 min
Durata: 01:04:39 min
Durata: 01:08:02 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:55:27 min
Durata: 01:10:03 min
Caratteristiche del prodotto
Durata: 00:00:56 min
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Kmod_Enginyeria_en_Fusta_SL_(1).png?mw=350&hash=d95479f00ad156f3c1ce7fa9e5215ddc8ffa68a0)
Oltre a determinare i carichi, devono essere considerate alcune particolarità riguardanti la combinazione di carico nella progettazione del legno. Contrariamente alle strutture in acciaio, dove il carico maggiore risulta da tutte le azioni sfavorevoli, nelle costruzioni in legno, i valori di resistenza dipendono dalla durata del carico e dall'umidità del legno. Anche le caratteristiche speciali devono essere considerate per la verifica allo stato limite di esercizio. Il seguente articolo discute gli effetti sulla progettazione di elementi in legno e come ciò sia possibile con RSTAB e RFEM.
In questo articolo, il calcolo di una parete in pannelli di legno con il tipo di spessore del pannello trave viene confrontato con un calcolo manuale.
Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
