Na konci roku 2018 společnost Naikoon Contracting Ltd. oznámila otevření nového sídla ve Vancouveru; slavnostní otevření se uskutečnilo na jaře 2019. Uprostřed nové administrativní budovy se nachází impozantní schodiště z křížem lepeného dřeva. Při jeho lepení se důsledně uplatňovaly kvalitní technologické postupy společnosti Timber Structures 3.0 (TS3). Technologie TS3 byla v Severní Americe použita vůbec poprvé.
Naikoon Contracting Ltd., Kanada
naikooncontracting.com
CLT schodiště ve výstavbě (© Naikoon)
Naikoon Contracting Ltd., Kanada
naikooncontracting.com
CLT schodiště ve výstavbě (© Naikoon)

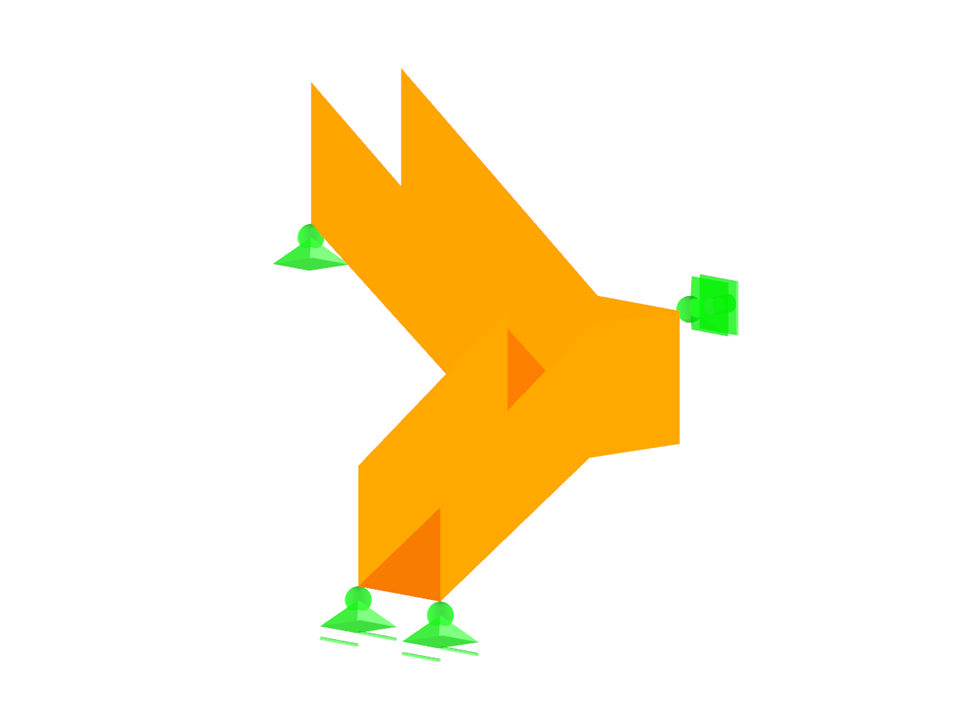

Křížem lepené dřevěné schodiště
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 21 |
| Počet linií | 30 |
| Počet ploch | 7 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 1,019 t |
| Rozměry (metrické) | 3,167 x 3,991 x 4,241 m |
| Rozměry (imperiální) | 10.39 x 13.09 x 13.91 feet |
| Verze programu | 5.20.00 |
Délka: 01:01:00 min
Délka: 01:03:51 min
Délka: 01:06:40 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Kmod_Enginyeria_en_Fusta_SL_(1).png?mw=350&hash=d95479f00ad156f3c1ce7fa9e5215ddc8ffa68a0)
Kromě stanovení zatížení je třeba zohlednit některé zvláštnosti spojené s kombinatorikou zatížení při posouzení dřevěných konstrukcí. Na rozdíl od ocelových konstrukcí, kde největší zatížení vyplývá ze všech nepříznivých účinků, u dřevěných konstrukcí závisí hodnoty pevnosti na době trvání zatížení a vlhkosti dřeva. Při posouzení mezního stavu použitelnosti je třeba zohlednit také speciální charakteristiky. V následujícím příspěvku se podíváme na to, jaký vliv mají na posouzení dřevěných prvků a jak je to možné v programech RSTAB a RFEM.
V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
