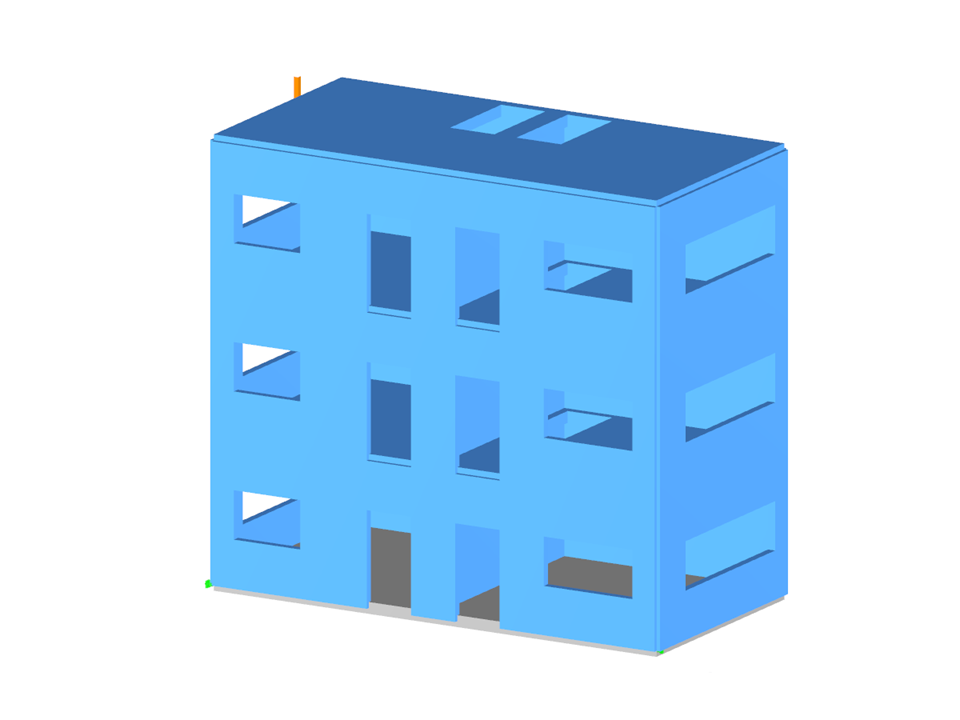

Edificio in legno lamellare incrociato
  • Descrizione
  • Recensioni (0)

Il modello visualizza un edificio in legno lamellare incrociato che integra analisi precise di superfici e ipotesi di carico specifiche per terremoti. Gli elementi portanti in legno della struttura a pannelli X-Lam sono rappresentati con precisione, consentendo un'armonizzazione realistica di forma e funzione. L'analisi supporta gli ingegneri nella valutazione della resistenza sismica e nell'ottimizzazione dei dettagli costruttivi. Inoltre, la rappresentazione grafica illustra una moderna costruzione in legno con elementi strutturali e dettagli di collegamento ben definiti.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Simulazione sismica edificio in legno lamellare a strati incrociati

Numero di nodi 149
Numero di linee 194
Numero di aste 1
Numero di superfici 40
Numero di casi di carico 3
Nr. di combinazioni di carico 4
Peso totale 66,787 t
Dimensioni (metriche) 11.215 x 5.215 x 9.215 m
Dimensioni (imperiali) 36.79 x 17.11 x 30.23 feet
Versione del programma 5.21.00

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
