Mehrfachdrucke bearbeiten

Ich möchte einen Mehrfachdruck nachträglich bearbeiten; wie geht das?

Risposta:

I moduli di stampa multipla già creati possono essere adattati con pochi clic. A tal fine, eseguire i seguenti passaggi:

Aprire il protocollo di stampa pertinente (1), ad esempio tramite clic destro del mouse nel navigatore dati

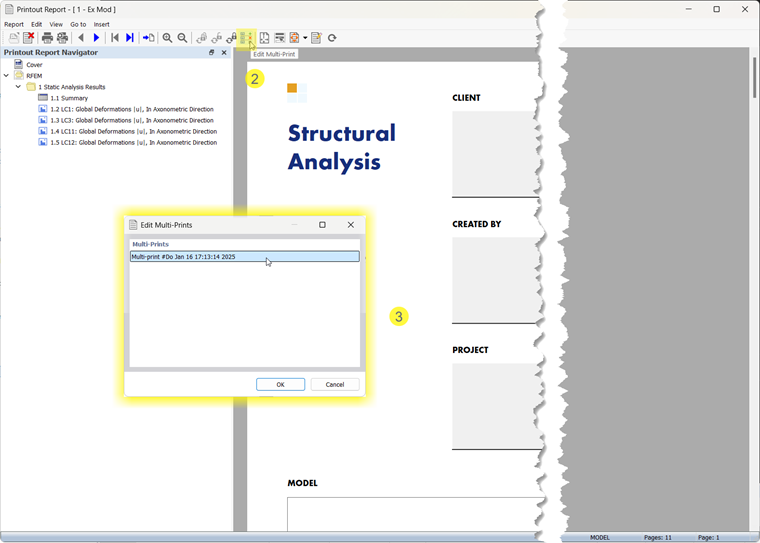

appare una nuova finestra di dialogo; nella barra dei menu, cliccare sul pulsante Modifica stampa multipla (2) e selezionare la stampa multipla che si desidera modificare (3)
nella scheda Azione immagini, controllare e eventualmente adattare la sincronizzazione delle immagini (4)

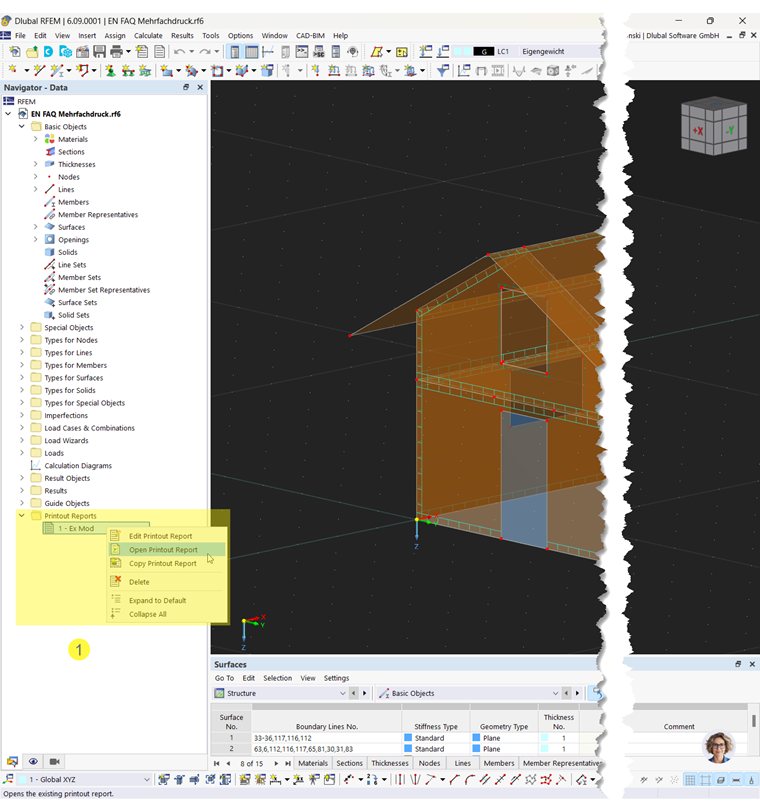

Menu contestuale per selezione funzioni per relazioni di calcolo, stampa multipla e sincronizzazione immagini nel navigatore dati

Apertura della relazione di calcolo con clic destro nel Navigatore dati

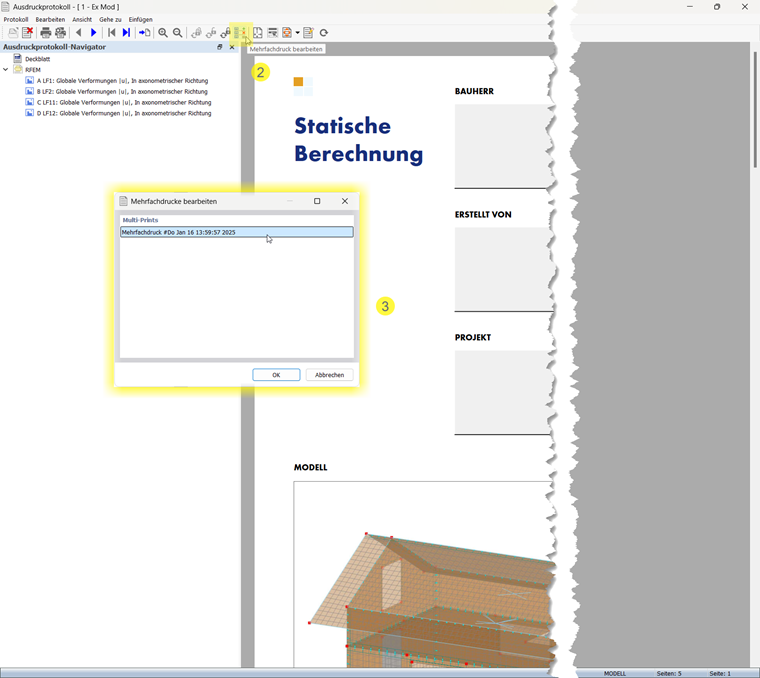

Option zur Mehrfachdruck Bearbeitung | Ausdruckprotokoll synchronisieren im neuen Fenster

Mehrfachdruck Bearbeitung | Synchronisation im neuen Fenster

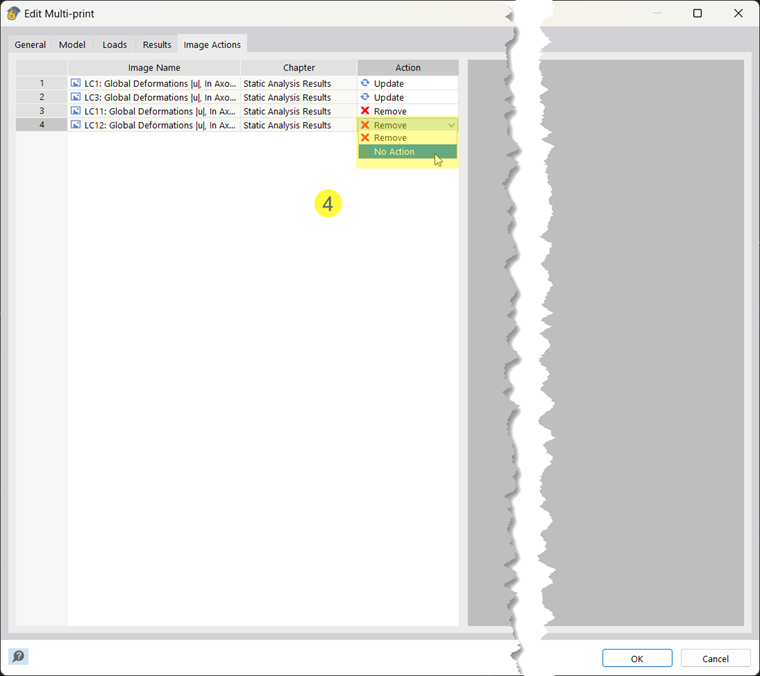

Modifica stampa multipla: Verifica sincronizzazione immagini

Sincronizzazione immagini stampa multipla

Informazione

È possibile congelare lo stato attuale di un'immagine impostando la sincronizzazione su "Nessuna azione".

Autore

Il signor Omieczynski crea e gestisce la documentazione tecnica
