Mehrfachdrucke bearbeiten

Ich möchte einen Mehrfachdruck nachträglich bearbeiten; wie geht das?

Respuesta:

Los múltiples impresiones ya creados se pueden ajustar con unos pocos clics. Para ello, siga los pasos a continuación:

  1. Abrir el informe de impresión correspondiente (1), por ejemplo, haciendo clic derecho con el ratón en el navegador de datos
  2. aparecerá un nuevo diálogo; en la barra de menú, haga clic en el botón Editar impresión múltiple (2) y seleccione la impresión múltiple que desea cambiar (3)
  3. en la pestaña Acciones de imagen revise y ajuste la sincronización de las imágenes si es necesario (4)

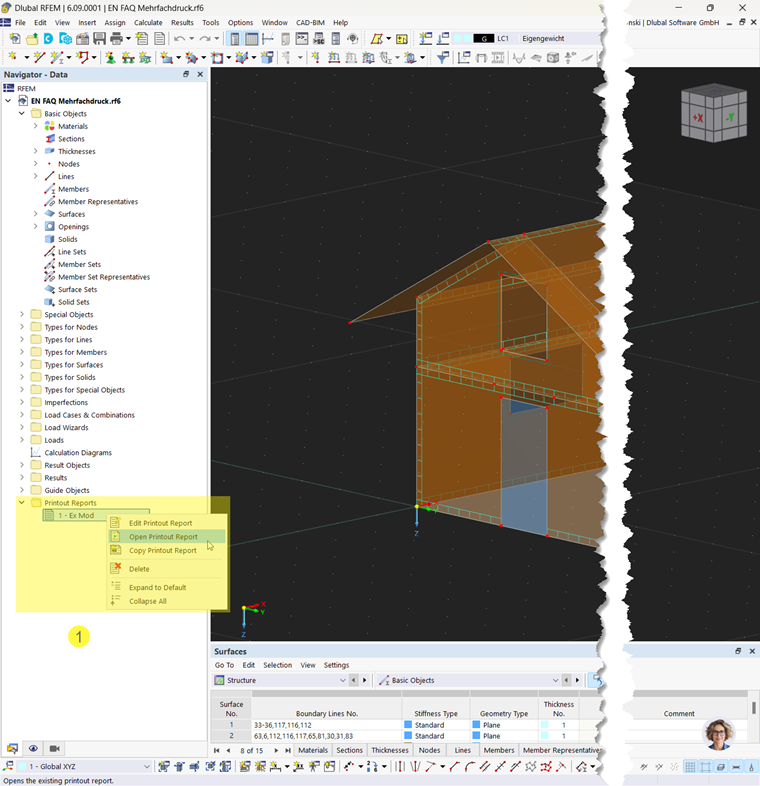

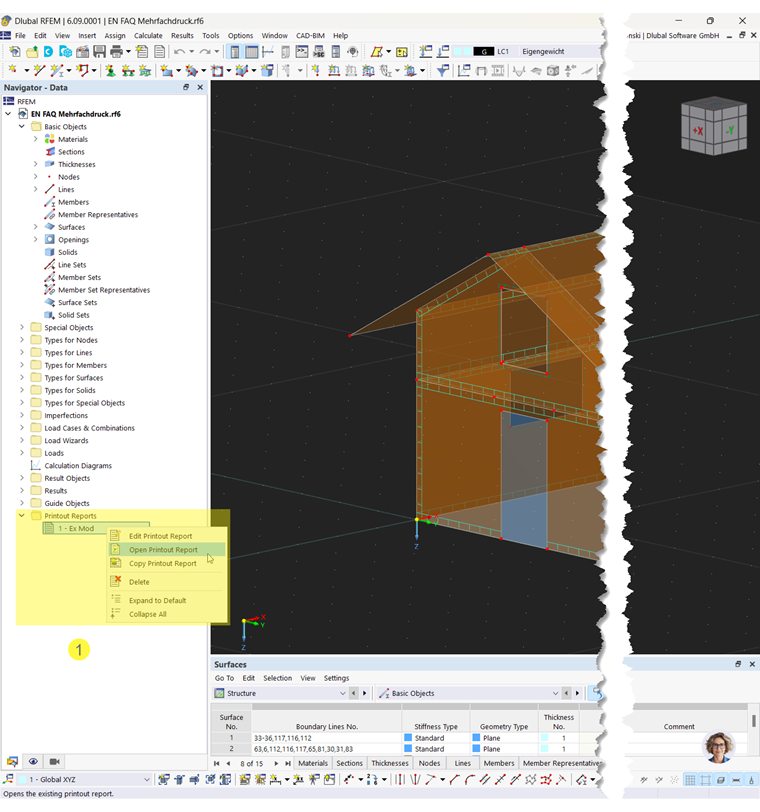

Menú contextual para seleccionar funciones de Informe, Impresión múltiple y Sincronización de imágenes en Datos
Abrir informe con clic derecho en Navegador de datos

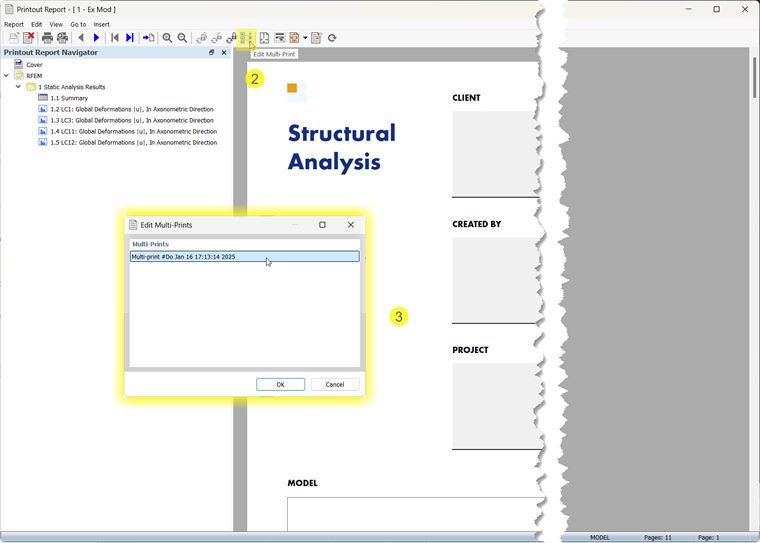

Option zur Mehrfachdruck Bearbeitung | Ausdruckprotokoll synchronisieren im neuen Fenster
Mehrfachdruck Bearbeitung | Synchronisation im neuen Fenster

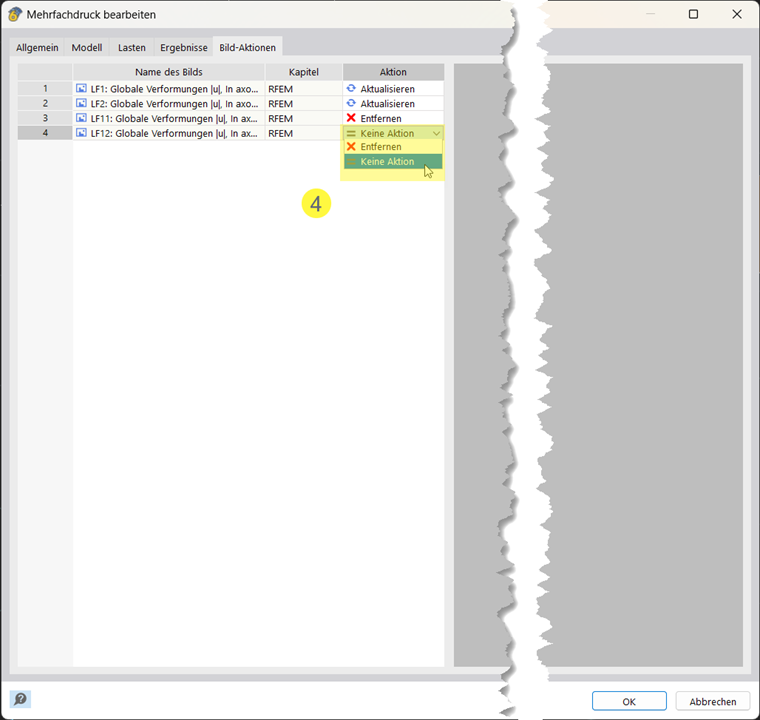

Sincronización de imágenes en impresión múltiple|Opciones para comprobación y edición
Sincronización de imágenes en la impresión múltiple
Información

Puede congelar el estado actual de una imagen si establece la sincronización en "Sin acción".
