Mehrfachdrucke bearbeiten

Ich möchte einen Mehrfachdruck nachträglich bearbeiten; wie geht das?

Odpowiedź:

Już utworzone wydruki wielokrotne można dostosować za pomocą kilku kliknięć. Wykonaj następujące kroki:

  1. Otwórz protokół wydruku (1), na przykład klikając prawym przyciskiem myszy w nawigatorze danych
  2. pojawi się nowe okno dialogowe; w menu kliknij przycisk Edytuj wydruk wielokrotny (2) i wybierz ten, który chcesz zmienić (3)
  3. na karcie Akcje obrazu sprawdź synchronizację obrazów i w razie potrzeby ją dostosuj (4)

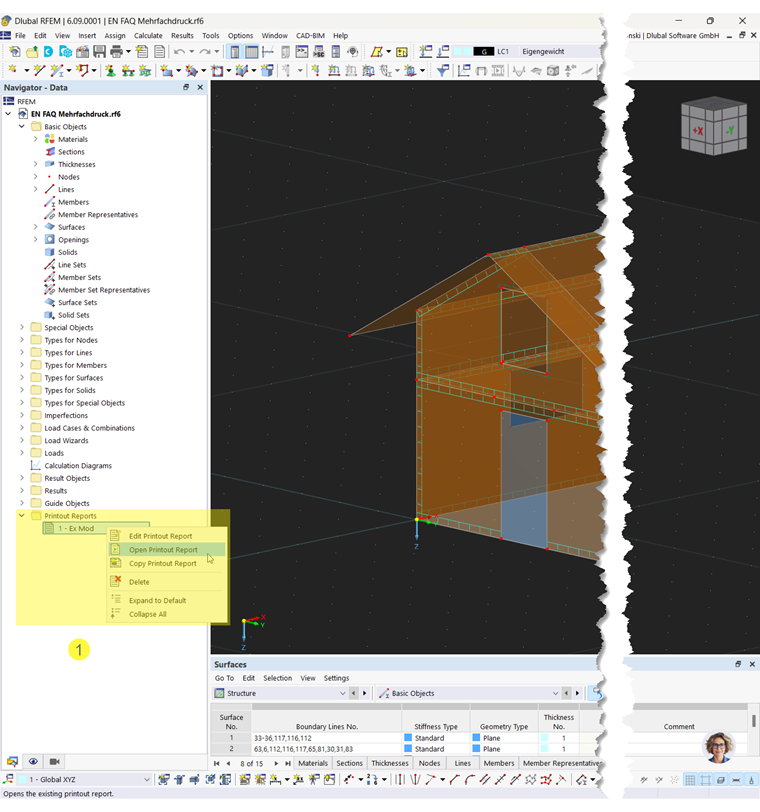

Menu kontekstowe z funkcjami dla raportu z obliczeń, drukowania zbiorczego i synchronizacji obrazów w nawigatorze Dane
Otwieranie raportu z obliczeń poprzez kliknięcie prawym przyciskiem w nawigatorze Dane

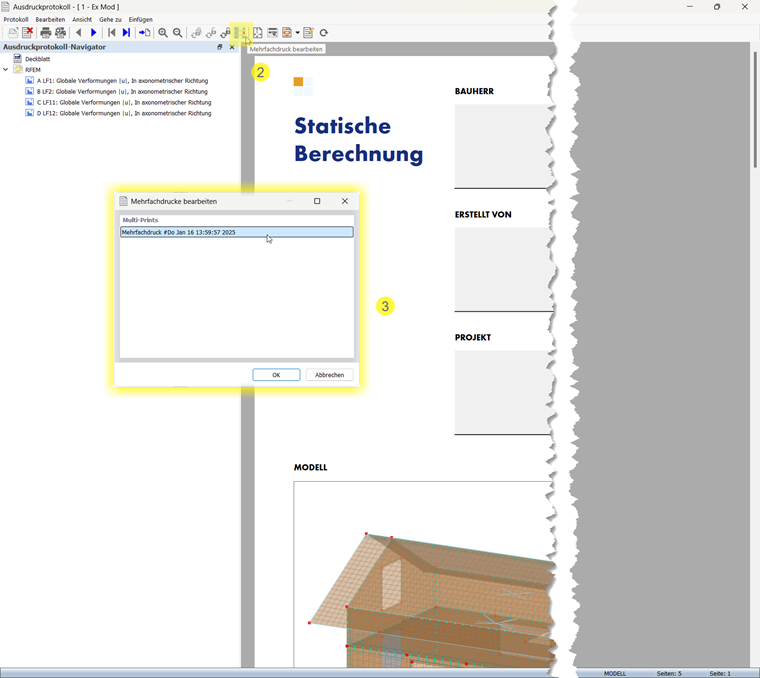

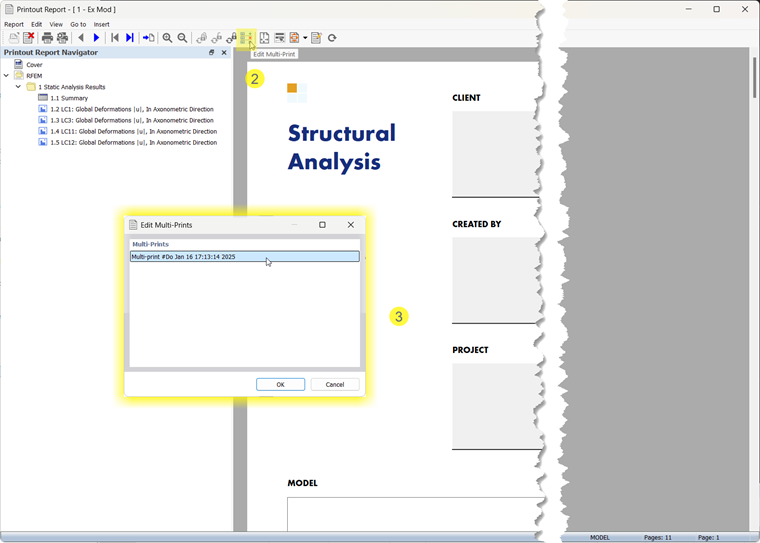

Option zur Mehrfachdruck Bearbeitung | Ausdruckprotokoll synchronisieren im neuen Fenster
Mehrfachdruck Bearbeitung | Synchronisation im neuen Fenster

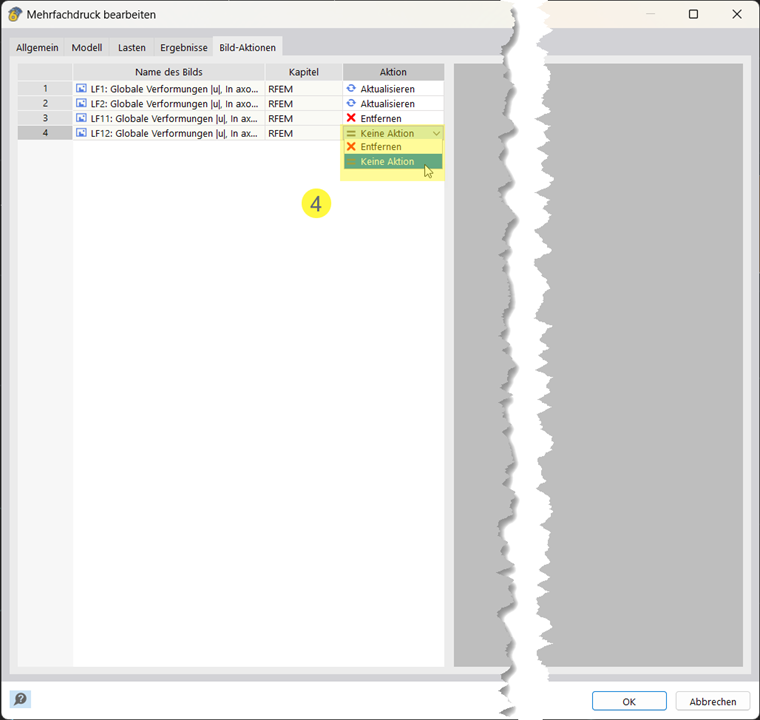

Edytowanie wydruku zbiorczego: kontrola synchronizacji obrazów
Synchronizacja obrazów w przypadku wielu wydruków
Informacje

Możesz zamrozić aktualny stan obrazu, jeśli ustawisz synchronizację na "Brak akcji".
