Mehrfachdrucke bearbeiten

Ich möchte einen Mehrfachdruck nachträglich bearbeiten; wie geht das?

Odpověď:

Již vytvořené vícenásobné tisky lze upravit několika kliknutími. Proveďte následující kroky:

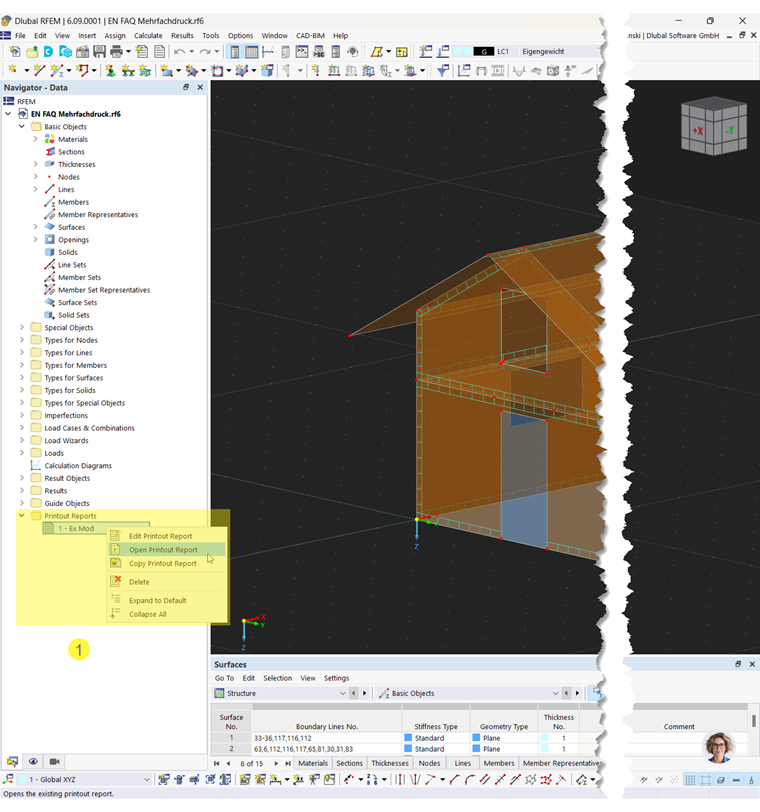

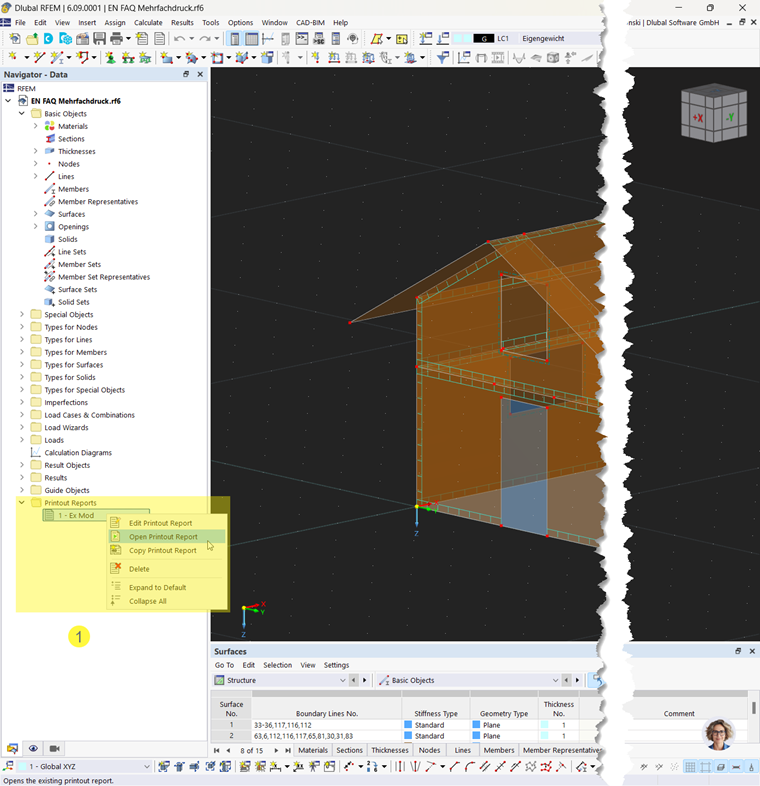

  1. otevřete příslušný protokol tisku (1), například kliknutím pravým tlačítkem myši v navigátoru dat

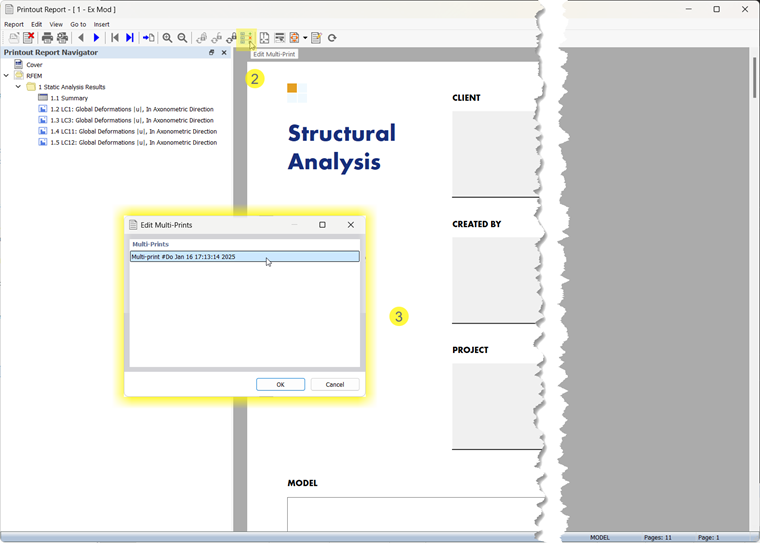

  2. objeví se nový dialog; v menu klikněte na tlačítko Upravit vícenásobný tisk (2) a vyberte vícenásobný tisk, který chcete změnit (3)

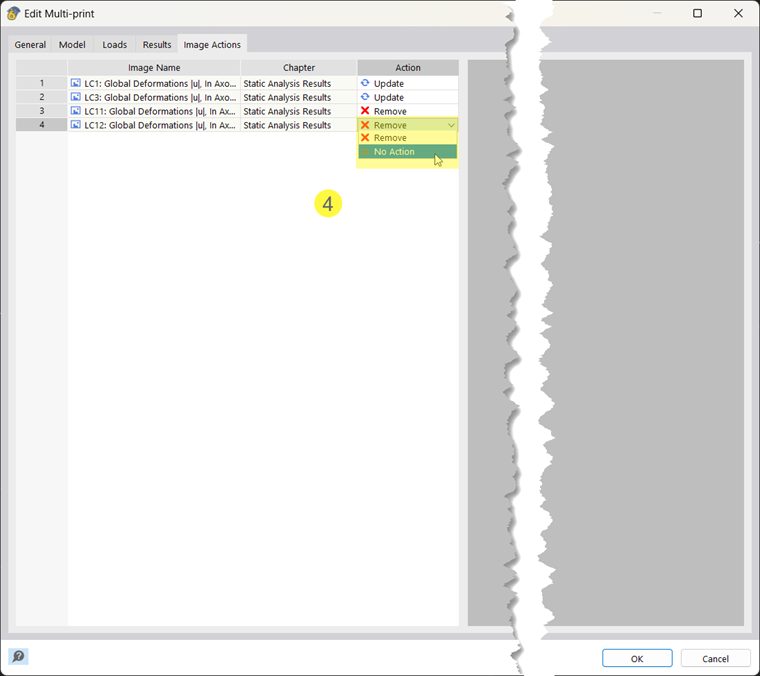

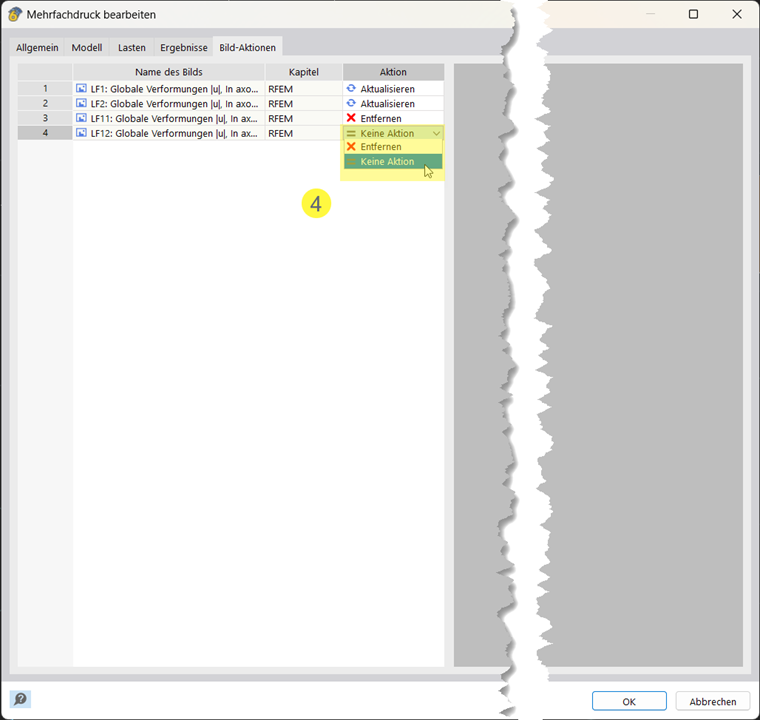

  3. na kartě Akce obrázků zkontrolujte synchronizaci obrázků a případně upravte (4)
Kontextové menu pro výběr funkcí pro tiskovou zprávu, hromadný tisk a synchronizaci obrázků v datovém navigátoru
Otevření protokolu výpočtu pomocí pravého tlačítka myši na navigátoru Data
Možnost pro úpravu více položek v tisku | Synchronizace tiskových protokolů v novém okně
Úprava hromadného tisku | Synchronizace v novém okně
Úprava vícenásobného tisku | Kontrola a možnosti úprav
Synchronizace obrázků pro více tisků | Tiskový protokol
Informace

Aktuální stav obrázku můžete zmrazit, když synchronizaci nastavíte na "Žádná akce".
