Risposta:

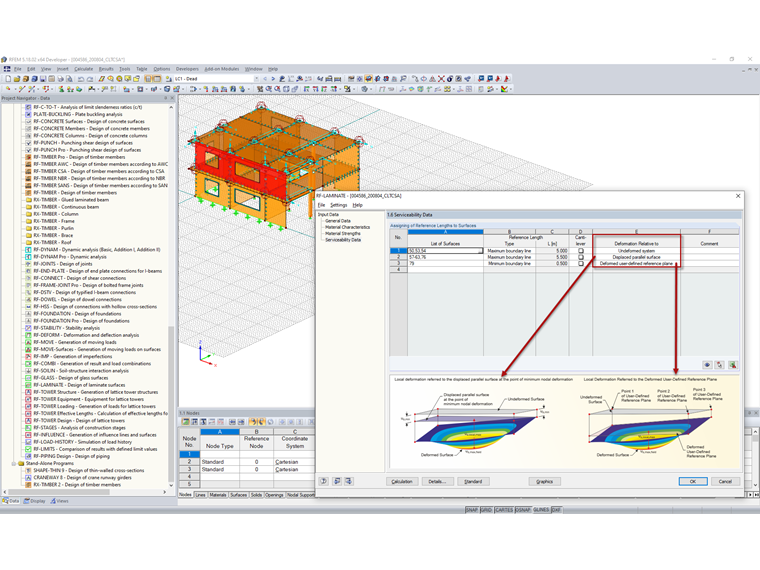

Ci sono tre opzioni tra cui puoi scegliere.
- Unverformtes System: Die Verformung wird auf das Ausgangssystem bezogen.
- Verschobene Parallelfläche: Diese Option ist bei einer nachgiebigen Lagerung der Fläche zu empfehlen. Die Verformung uz,lokal wird auf eine parallel zum unverformten System verschobene, virtuelle Referenzfläche bezogen. Der Verschiebungsvektor der Referenzfläche ist so lang wie die kleinste Knotenverformung in der Fläche.
- Verschobene benutzerdefinierte Referenzebene: Wenn sich die Lager einer Fläche stark unterschiedlich verformen, kann eine geneigte Referenzebene für die nachzuweisende Verformung uz,lokal definiert werden. Diese Ebene ist durch drei Punkte des unverformten Systems festzulegen. Das Programm ermittelt die Verformung der drei Definitionspunkte, legt die Referenzebene durch diese verschobenen Punkte und berechnet dann die lokale Verformung uz,lokal.
