Opciones para los datos de servicio en RF-LAMINATE para el cálculo de la deformación local

Hay tres opciones entre las que puede elegir.

Preguntas frecuentes (FAQ)

Pregunta frecuente 004586 | ¿Qué opciones están disponibles para los datos de servicio en RF -LAMINATE para calcular ...

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

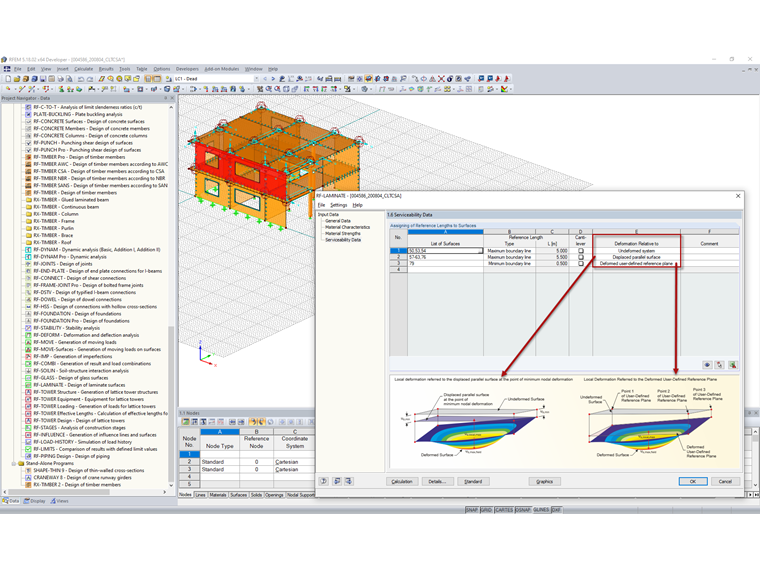

RF-LAMINATE - Ventana 1.6 Datos de servicio

1. Unverformtes System: la deformación está ligada a la estructura inicial.
2. Verschobene Parallelfläche: Diese Option ist bei einer nachgiebigen Lagerung der Fläche zu empfehlen. La deformación u_z,local está ligada a una superficie de referencia virtual que se desplaza paralelamente al sistema no deformado. El vector de desplazamiento de la superficie de referencia es tan largo como la deformación mínima en el nudo dentro de la superficie.
3. Verschobene benutzerdefinierte Referenzebene: si las deformaciones del apoyo de una superficie difieren considerablemente entre sí, puede definir un plano de referencia inclinado para la deformación u_z,local que se vaya a calcular. Este plano se debe definir con tres puntos del sistema no deformado. El programa determina la deformación de los tres puntos de definición, coloca el plano de referencia en estos puntos desplazados y luego calcula la deformación local u_z,local.
