Quais são as opções disponíveis em termos de dados do estado de utilização no RF-LAMINATE para calcular a deformação local uz,local aplicada no dimensionamento?

Q: Quais são as opções disponíveis em termos de dados do estado de utilização no RF-LAMINATE para calcular a deformação local uz,local aplicada no dimensionamento?

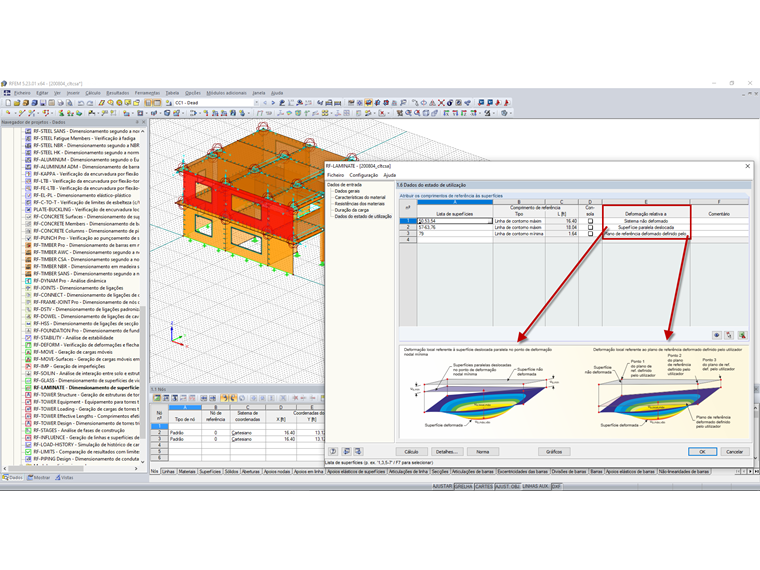

Encontram-se disponíveis três opções. Sistema não deformado : a deformação está relacionada com a estrutura inicial. Verschobene Parallelfläche: esta opção é recomendada para um apoio elástico da superfície. A deformação uz,local está relacionada com uma superfície de referência virtual deslocada, paralela relativamente ao sistema estrutural não deformado. O vetor de deslocamento da superfície de referência é tão longo quanto a deformação nodal mínima da superfície. Verschobene benutzerdefinierte Referenzebene: se os apoios de uma superfície se deformam de forma muito diferente, pode ser definido um plano de referência inclinado para a deformação dimensionada uz,local. Este plano deve ser definido por três pontos do sistema não deformado. O programa determina a deformação dos três pontos de definição, coloca o plano de referência através desses mesmos pontos deslocados e calcula, depois, a deformação local uz,local.

Question

Quais s&#227;o as op&#231;&#245;es dispon&#237;veis em termos de dados do estado de utiliza&#231;&#227;o no RF-LAMINATE para calcular a deforma&#231;&#227;o local uz,local aplicada no dimensionamento?

Accepted Answer

Encontram-se dispon&#237;veis tr&#234;s op&#231;&#245;es.                         	 Sistema n&#227;o deformado : a deforma&#231;&#227;o est&#225; relacionada com a estrutura inicial.		 Verschobene Parallelfl&#228;che: esta op&#231;&#227;o &#233; recomendada para um apoio el&#225;stico da superf&#237;cie. A deforma&#231;&#227;o uz,local est&#225; relacionada com uma superf&#237;cie de refer&#234;ncia virtual deslocada, paralela relativamente ao sistema estrutural n&#227;o deformado. O vetor de deslocamento da superf&#237;cie de refer&#234;ncia &#233; t&#227;o longo quanto a deforma&#231;&#227;o nodal m&#237;nima da superf&#237;cie.		 Verschobene benutzerdefinierte Referenzebene: se os apoios de uma superf&#237;cie se deformam de forma muito diferente, pode ser definido um plano de refer&#234;ncia inclinado para a deforma&#231;&#227;o dimensionada uz,local. Este plano deve ser definido por tr&#234;s pontos do sistema n&#227;o deformado. O programa determina a deforma&#231;&#227;o dos tr&#234;s pontos de defini&#231;&#227;o, coloca o plano de refer&#234;ncia atrav&#233;s desses mesmos pontos deslocados e calcula, depois, a deforma&#231;&#227;o local uz,local.

Opções para dados do estado limite de utilização no RF-LAMINATE para o cálculo da deformação local

Quais são as opções disponíveis em termos de dados do estado de utilização no RF-LAMINATE para calcular a deformação local u_z,local aplicada no dimensionamento?
