Вопрос

Какие параметры доступны в данных о пригодности к эксплуатации в модуле RF ‑ LAMINATE для расчета местной деформации uz, применяемой в расчете?


Ответ:

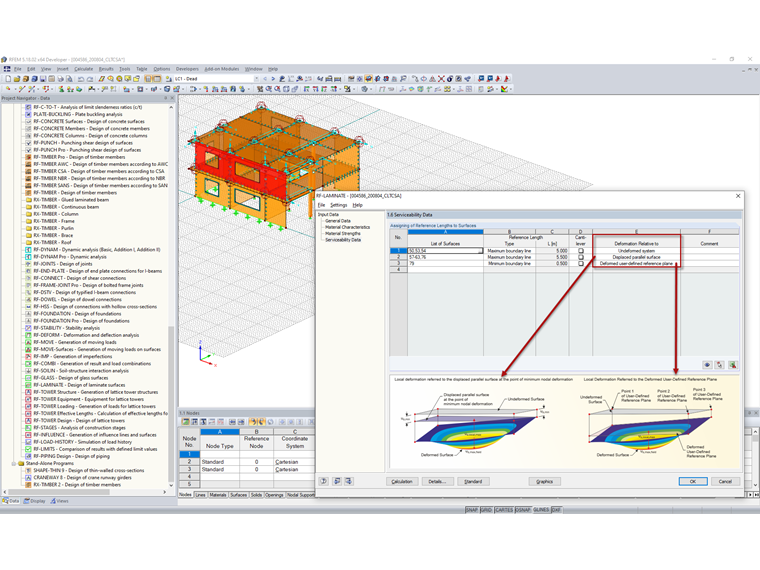

Вы можете выбрать один из трех вариантов.

Недеформированная система: Деформация связана с исходной конструкцией.

Смещенная параллельная поверхность : Данный вариант рекомендуется для упругой опоры поверхности. Деформация uz, local связана с виртуальной базовой поверхностью, перемещенной параллельно недеформированной конструктивной системе. Вектор перемещения опорной поверхности равен минимальной узловой деформации внутри поверхности.

Смещенная пользовательская базовая плоскость : Если опоры поверхности деформируются по-разному, то можно определить наклонную плоскость отсчета для расчетной деформации uz, local. Эта плоскость должна определяться тремя точками недеформированной системы. Программа определяет деформацию трех заданных точек, помещает базовую плоскость через эти смещенные точки, а затем рассчитывает местную деформацию uz, local.
