Come si può considerare concretamente l'utilizzo delle fibre di acciaio nel calcestruzzo utilizzando il software RFEM 5?

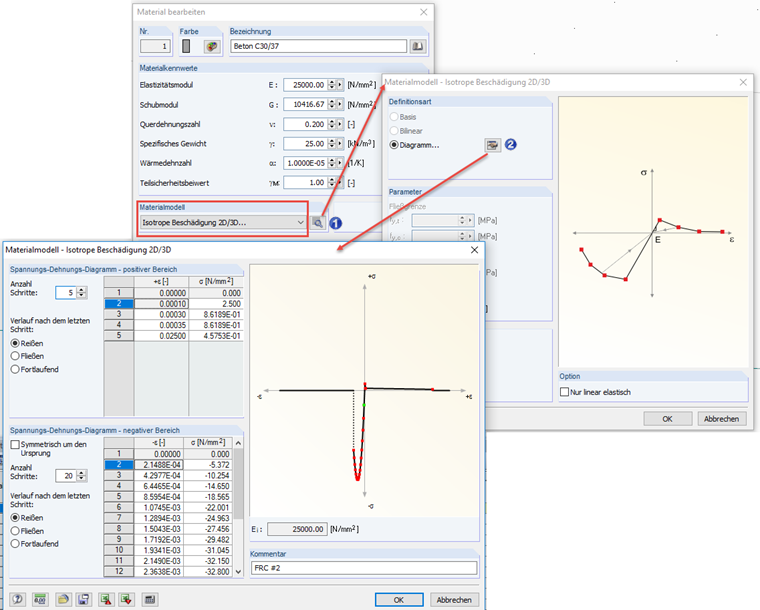

Con il modulo aggiuntivo „RF-MAT NL“, in RFEM 5 è possibile utilizzare il modello di materiale non lineare „Danneggiamento isotropo 2D/3D“ per la definizione della curva sforzo-deformazione per il calcestruzzo fibrorinforzato. Nella successiva analisi FE non lineare è possibile determinare le forze interne e la deformazione.
Nei due link delle FAQ sono presenti due interessanti articoli tecnici sul tema del calcestruzzo fibrorinforzato.
Il signor Meierhofer è il leader nello sviluppo di programmi per strutture in calcestruzzo ed è disponibile per il team di assistenza clienti in caso di domande relative alla progettazione di calcestruzzo armato e precompresso.
