Domanda
Come posso visualizzare le tensioni di contatto su un solido di contatto?
Risposta:
I valori dei risultati descritti in RFEM come "Tensioni di contatto" sono per definizione riservati alle superfici con vincoli esterni di superficie (vedere il manuale di RFEM).

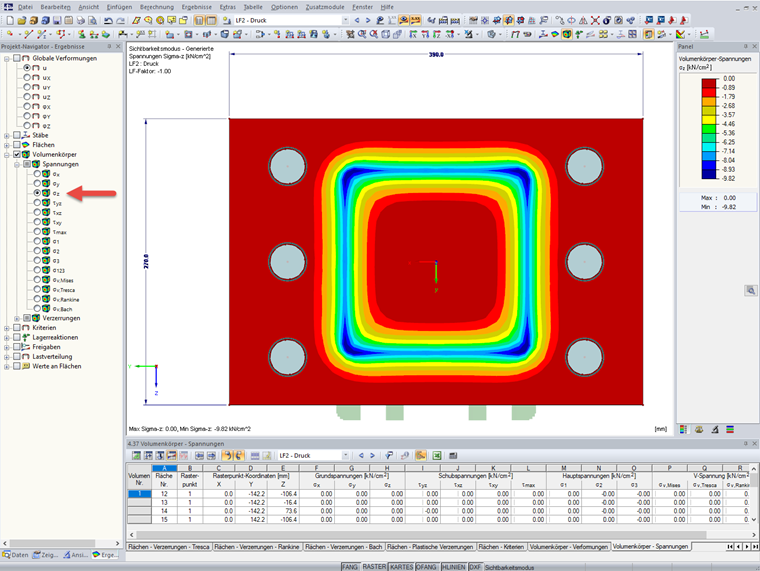

Invece, i solidi di contatto possono essere valutati come elementi solidi standard. Secondo la definizione del sistema di assi dei solidi di contatto, è anche possibile visualizzare le tensioni nella direzione di contatto in questo modo.

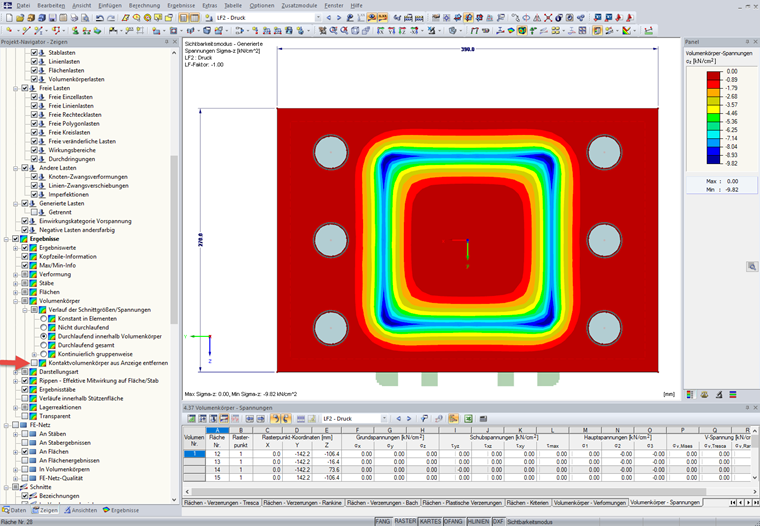

Si noti che per la valutazione dei solidi di contatto, è necessario disattivare l'opzione "Rimuovi i solidi di contatto dal display" nel navigatore Visualizza (vedi Figura 02).
Link
- Online-Handbuch RFEM, Abschnitt 4.5 Volumenkörper
- Manuale in linea RFEM | 8.21 Superfici - Tensioni di contatto
