Pergunta
Como é que posso visualizar as tensões de contacto num sólido de contacto?
Resposta:
Os valores resultantes descritos no RFEM como "Tensões de contacto" são, por definição, reservados para as superfícies com apoios de superfície (ver manual do RFEM).

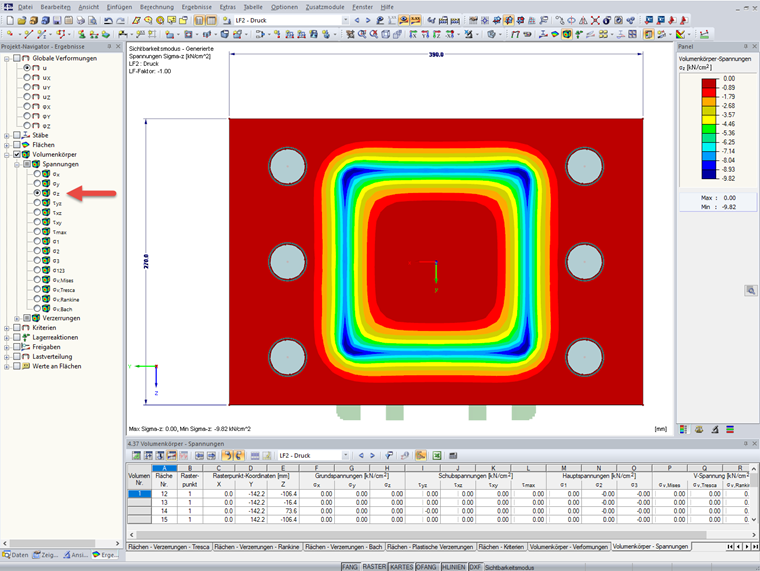

Em vez disso, os sólidos de contacto podem ser avaliados como elementos sólidos padrão. De acordo com a definição do sistema de eixos de sólidos de contacto, também é possível representar as tensões na direção de contacto desta forma.

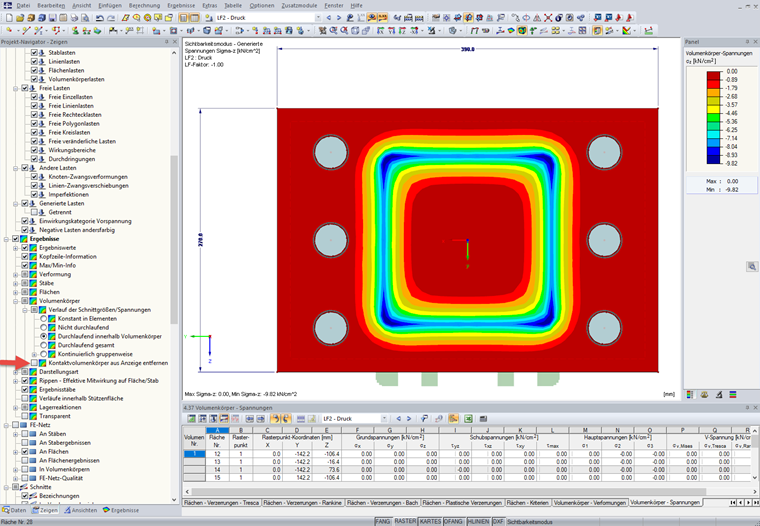

Tenha em atenção que para a avaliação dos sólidos de contacto é necessário desativar a opção "Remover sólidos de contacto da representação" no navegador Mostrar (ver Figura 02).
Ligações
- Online-Handbuch RFEM, Abschnitt 4.5 Volumenkörper
- Manual online do RFEM | 8.21 Superfícies - Tensões de contato
