Jak wyświetlić naprężenia kontaktowe na bryle kontaktowej?
Odpowiedź:
Wartości wyników opisane w programie RFEM jako „Naprężenia kontaktowe” są z definicji zarezerwowane dla powierzchni z podporami powierzchniowymi (patrz instrukcja programu RFEM).

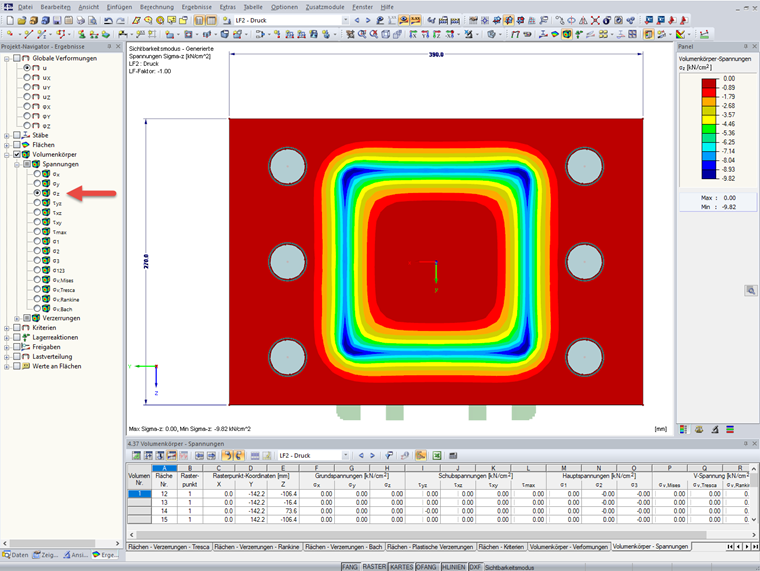

Zamiast tego bryły kontaktowe mogą być oceniane jako standardowe elementy bryłowe. Zgodnie z definicją układu osi brył kontaktowych można w ten sposób wyświetlić również naprężenia w kierunku kontaktu.

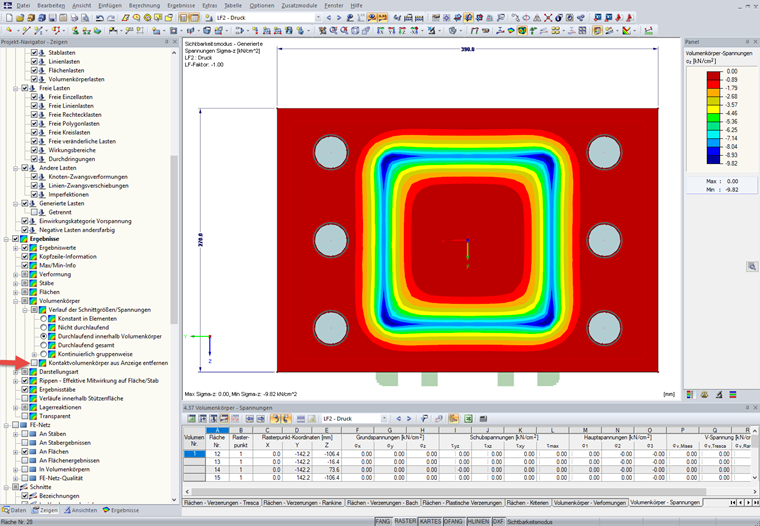

Należy pamiętać, że w celu analizy brył kontaktowych należy dezaktywować opcję "Usunąć bryły kontaktowe z wyświetlania" w nawigatorze Wyświetlić (patrz rysunek 02).
