Dotaz
Jak si mohu zobrazit kontaktní napětí na kontaktním tělese?
Odpověď:
Hodnoty výsledků, které se v programu RFEM nazývají "kontaktní napětí", jsou podle definice vyhrazeny pro plochy s plošnými podporami (viz manuál k programu RFEM).

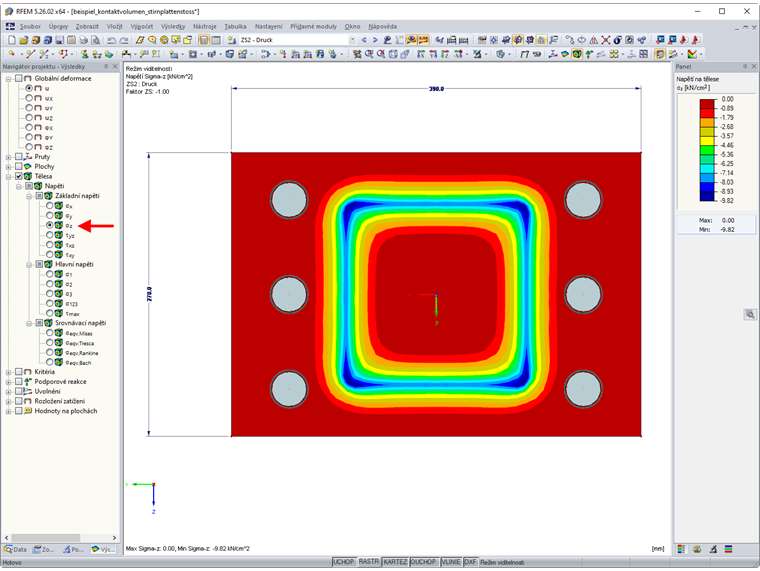

Kontaktní tělesa je možné místo toho vyhodnotit jako standardní objemové prvky. Podle zadání osového systému kontaktního tělesa lze také zobrazit napětí ve směru kontaktu.

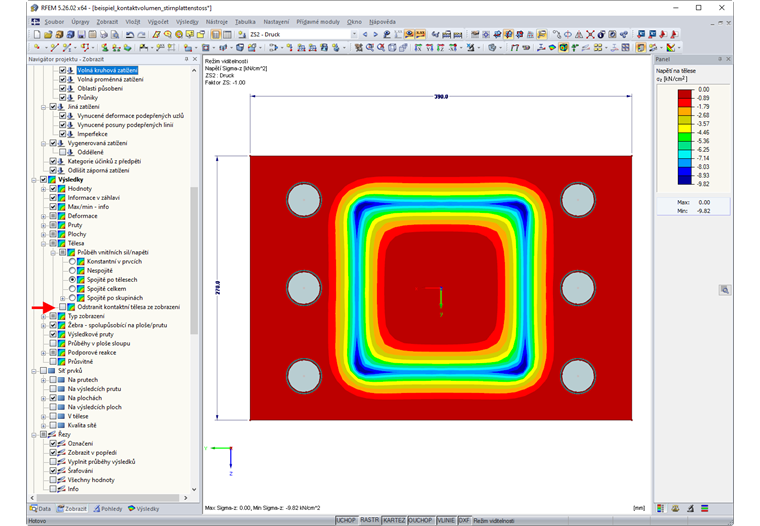

Je nutné přitom vzít na vědomí, že pro vyhodnocení kontaktních těles musí být v navigátoru Zobrazit deaktivována možnost "Odstranit kontaktní tělesa ze zobrazení" (viz Obrázek 02).
