Pregunta
¿Cómo puedo mostrar las tensiones de contacto en un sólido de contacto?
Respuesta:
Los valores de resultados descritos en RFEM como "Tensiones de contacto" están por definición reservados para las superficies con apoyos en superficie (ver el manual de RFEM).

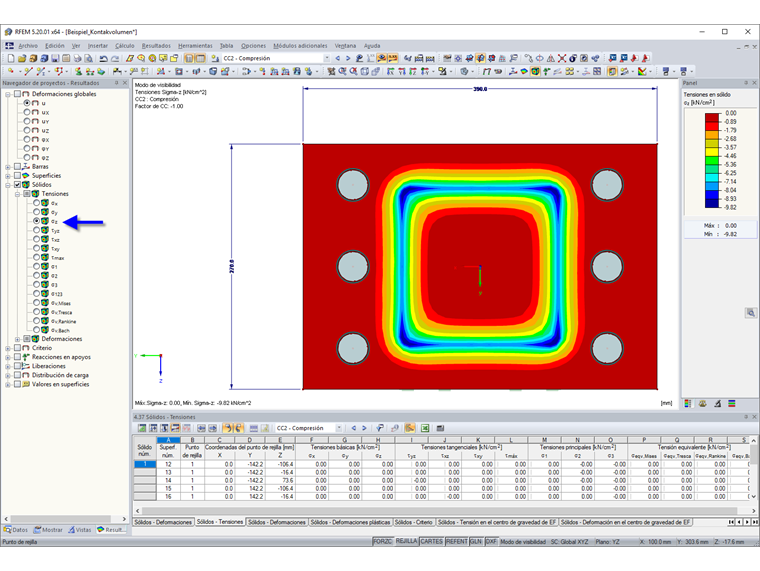

En cambio, los sólidos de contacto se pueden evaluar como elementos sólidos estándar. De acuerdo con la definición del sistema de ejes de los sólidos de contacto, también es posible mostrar las tensiones en la dirección de contacto de esta manera.

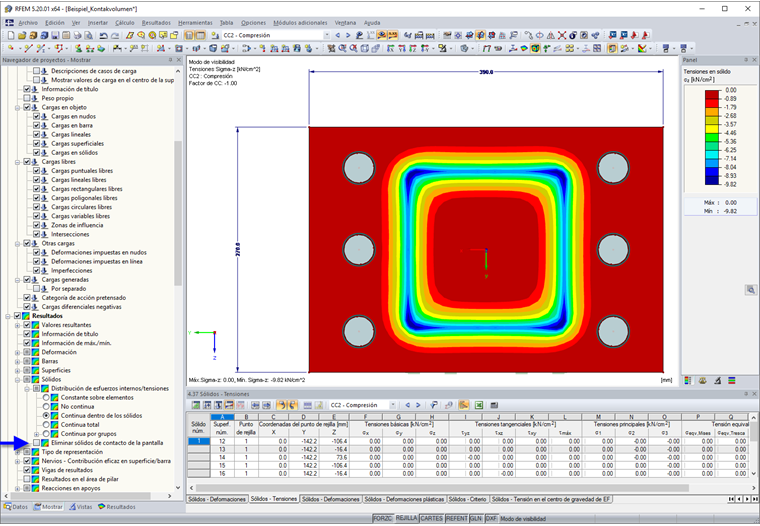

Tenga en cuenta que para la evaluación de sólidos de contacto, es necesario desactivar la opción "Eliminar sólidos de contacto de la pantalla" en el navegador Mostrar (ver imagen 02).
Enlaces
- Manual en línea de RFEM 5 | 4.5 Sólidos
- Manual en línea de RFEM | 8.21 Superficies - Tensiones de contacto
