Unificazione degli assi locali per linee curve o cerchi

Ho modellato una linea curva o un cerchio, ma il suo sistema di assi ha una lunghezza o una circonferenza diversa. Warum ist das so und wie kann ich die lokalen Achsen vereinheitlichen?

Risposta:

A seconda dell'orientamento delle linee/aste nello spazio, i sistemi di coordinate lungo la linea o l'asta possono essere diversi. Eine genaue Definition der Ausrichtung finden Sie im Link unterhalb dieser FAQ. Um das Koordinatensystem zu vereinheitlichen, muss die Linie bzw. der Stab eine identische Stabdrehung aufweisen. Diese ist bei gekrümmten Objekten nur gewährleistet, wenn diese mittels eines Hilfsknoten gedreht werden. Hierfür ist als Knoten Nummer "Innen" zu wählen. Die Ebene kann mit den Optionen "x-y" und "x-z" festgelegt werden.

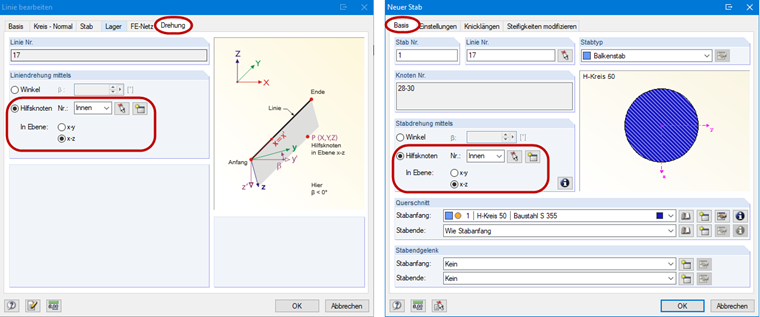

Rotazione della linea (a sinistra) e rotazione dell'asta (a destra)
Rotazione della linea (a sinistra) e rotazione dell'asta (a destra)

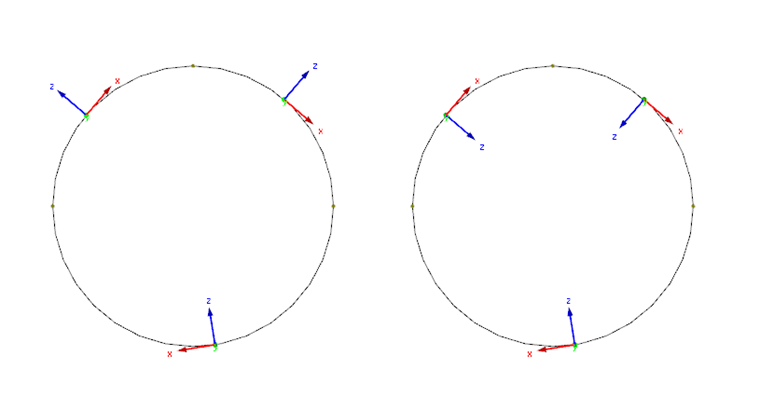

Liniendrehung = 0° (links), Liniendrehung "innen" (rechts)
Liniendrehung = 0° (links), Liniendrehung "innen" (rechts)
Autore

Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.
