Unification des axes locaux pour les lignes courbes ou les cercles

J'ai modélisé une ligne courbe ou un cercle, mais le système d'axes est différent au niveau de la longueur ou du périmètre. Pourquoi ? Comment uniformiser les axes locaux ?

Réponse:

Les systèmes de coordonnées le long d'une ligne ou d'une barre peuvent être différents en fonction de l'orientation de cette ligne ou de cette barre dans l'espace. Les liens en bas de cette FAQ contiennent une définition précise de l'orientation. Pour uniformiser le système de coordonnées, la ligne ou la barre doit avoir une rotation de barre identique. Pour ce faire, les objets courbes doivent être pivotés à l'aide d'un nœud auxiliaire. Il faut alors sélectionner « À l'intérieur » pour le numéro de nœud adéquat (voir la Figure 01). Vous avez alors le choix entre le plan « x-y » ou « x-z ».

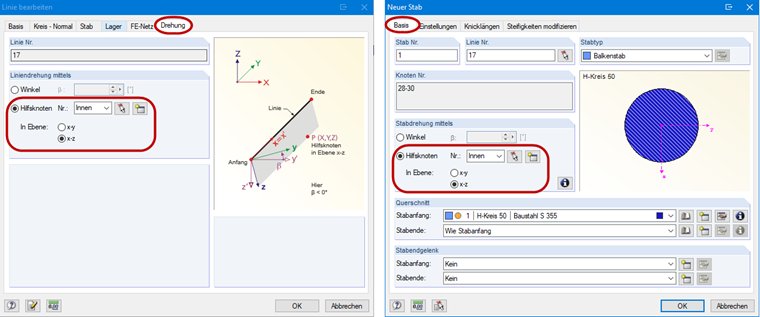

Rotation de la ligne (à gauche) et rotation de la barre (à droite)
Rotation de ligne (à gauche) et rotation de barre (à droite)

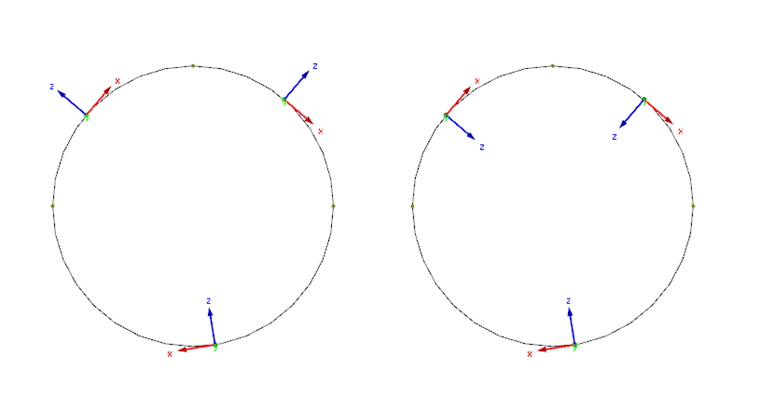

Liniendrehung = 0° (links), Liniendrehung "innen" (rechts)
Liniendrehung = 0° (links), Liniendrehung "innen" (rechts)
Auteur

M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
