Calcolo dell'armatura necessaria senza un calcolo diretto dell'ampiezza della fessura in RF-CONCRETE Surfaces

Il modulo aggiuntivo RF-CONCRETE Surfaces è in grado di determinare e calcolare un'armatura necessaria con il diametro corrispondente per la verifica senza l'analisi diretta dell'ampiezza della fessura secondo EN 1992-1-1, 7.3.3?

Risposta:

Il programma può determinare un'armatura longitudinale necessaria solo in [cm²/m] applicando il diametro precedentemente selezionato. Der für den Nachweis zur Begrenzung des Stabdurchmessers zugrundelegte Durchmesser wird in Maske 1.4 im Register "Längsbewehrung" definiert.

Hier kann sowohl ein Durchmesser für die Grundbewehrung als auch ein Durchmesser für die Bewehrung im Grenzzustand der Gebrauchstauglichkeit definiert werden (siehe Bild 1).

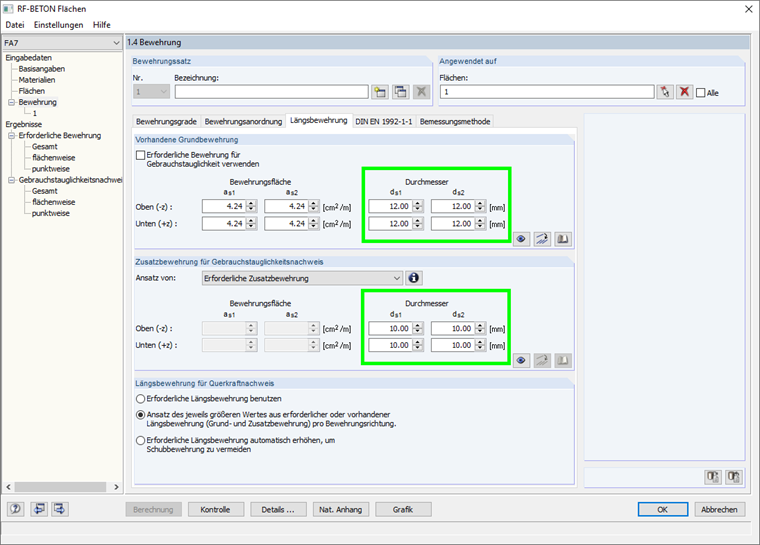

Diametri dell'armatura definiti per l'armatura longitudinale
1 Diametri dell'armatura definiti per l'armatura longitudinale

Der für den Nachweis nach 7.3.3 angesetzte Durchmesser wird über die Wichtung der beiden definierten Durchmesser bestimmt. Grundlage hierfür ist das Verhältnis aus vorhandener Grundbewehrung und zusätzlich für den GZG angesetzter Bewehrung (siehe Bild 2).

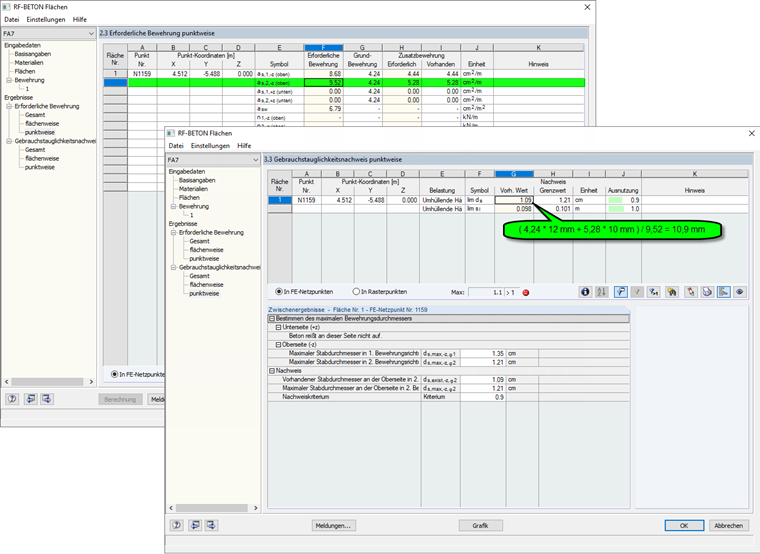

Valore esistente determinato per il diametro della barra d'acciaio
2 Valore esistente determinato per il diametro della barra d'acciaio
