Výpočet nutné výztuže bez přímého výpočtu šířky trhlin v RF-CONCRETE Surfaces

Je přídavný modul RF-CONCRETE Surfaces schopen stanovit a spočítat nutnou výztuž s příslušným průměrem pro posouzení bez přímé analýzy šířky trhlin podle EN 1992-1-1, 7.3.3?

Odpověď:

Program může pouze stanovit nutnou podélnou výztuž v [cm²/m] na základě předem vybraného průměru. Der für den Nachweis zur Begrenzung des Stabdurchmessers zugrundelegte Durchmesser wird in Maske 1.4 im Register "Längsbewehrung" definiert.

Hier kann sowohl ein Durchmesser für die Grundbewehrung als auch ein Durchmesser für die Bewehrung im Grenzzustand der Gebrauchstauglichkeit definiert werden (siehe Bild 1).

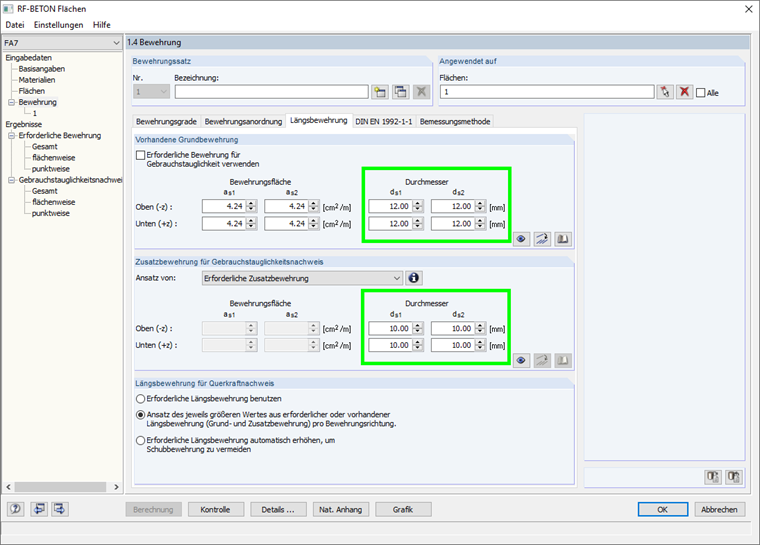

Definované průměry výztuže pro podélnou výztuž
1 Definované průměry výztuže pro podélnou výztuž

Der für den Nachweis nach 7.3.3 angesetzte Durchmesser wird über die Wichtung der beiden definierten Durchmesser bestimmt. Grundlage hierfür ist das Verhältnis aus vorhandener Grundbewehrung und zusätzlich für den GZG angesetzter Bewehrung (siehe Bild 2).

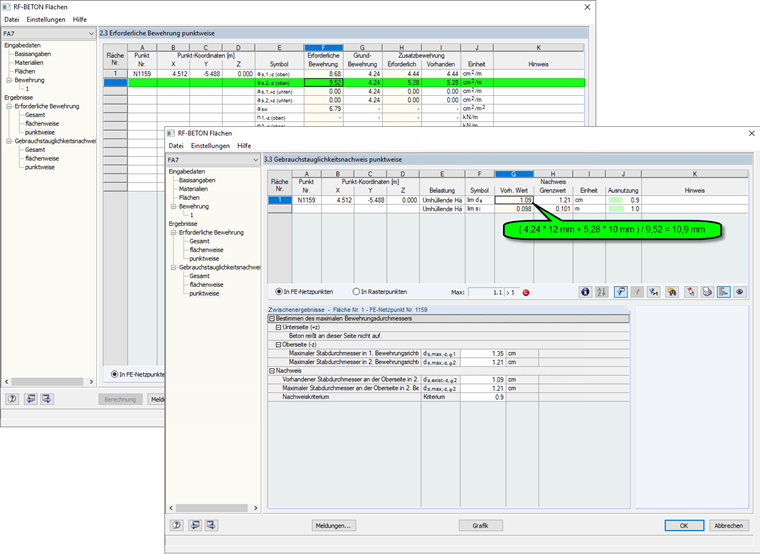

Navržená hodnota pro průměr ocelového prutu
2 Navržená hodnota pro průměr ocelového prutu
