Cálculo da armadura necessária sem cálculo direto da largura de fendas no RF-CONCRETE Surfaces

O módulo adicional RF-CONCRETE Surfaces é capaz de determinar e calcular uma armadura necessária com o diâmetro correspondente para o dimensionamento sem a análise direta da largura de fendas de acordo com a EN 1992-1-1, 7.3.3?


Resposta:

O programa apenas pode determinar a armadura longitudinal necessária em [cm²/m], aplicando o diâmetro anteriormente selecionado. Der für den Nachweis zur Begrenzung des Stabdurchmessers zugrundelegte Durchmesser wird in Maske 1.4 im Register "Längsbewehrung" definiert.

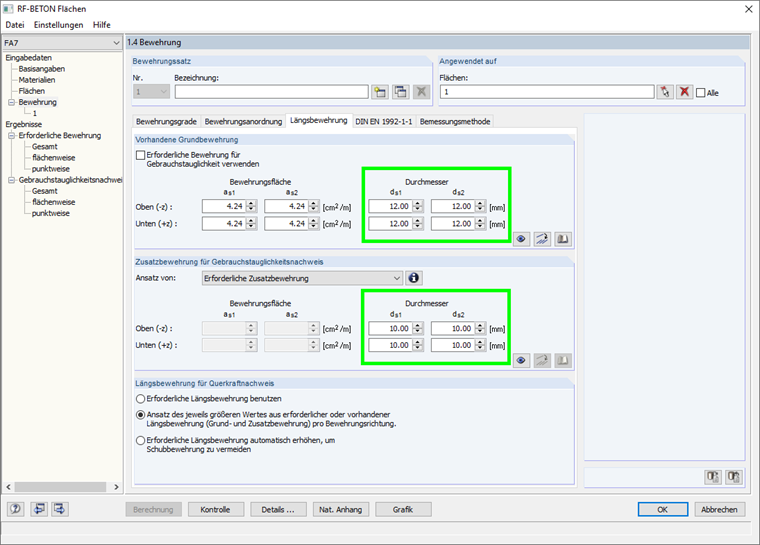

Hier kann sowohl ein Durchmesser für die Grundbewehrung als auch ein Durchmesser für die Bewehrung im Grenzzustand der Gebrauchstauglichkeit definiert werden (siehe Bild 1).

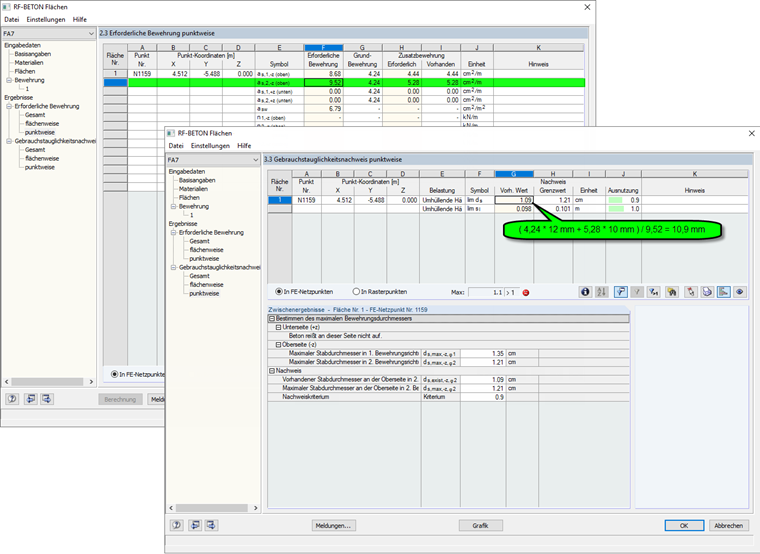

Der für den Nachweis nach 7.3.3 angesetzte Durchmesser wird über die Wichtung der beiden definierten Durchmesser bestimmt. Grundlage hierfür ist das Verhältnis aus vorhandener Grundbewehrung und zusätzlich für den GZG angesetzter Bewehrung (siehe Bild 2).



;
