Erdbebenbemessung mit modaler Analyse

Je souhaite effectuer l’analyse de sismicité d’une structure irrégulière. Est-ce que RFEM effectue automatiquement l'analyse modale (en considérant plusieurs formes de vibration) sur le système spatial ou dois-je définir un paramètre spécial pour cela ?

Réponse:

Les charges équivalentes sont déterminées selon la méthode du spectre de réponse multimodal. Pour analyser un système en 3D, les masses doivent être activées dans toutes les directions afin que les fréquences propres et les modes propres puissent être déterminés sur le système tridimensionnel. Les charges équivalentes sont ensuite déterminées à partir des modes propres.

Les modes propres considérés doivent être déterminés à l’aide des facteurs de masse modale effective. Selon l’EN 1998-1, 90 % de la masse structurale doit être activée pour obtenir des résultats précis.

FAQ 001485
FR | Drapeau FAQ
[FR] FAQ 001485 | Je souhaite effectuer l’analyse de sismicité d’une structure irrégulière. Est-ce que RFEM...

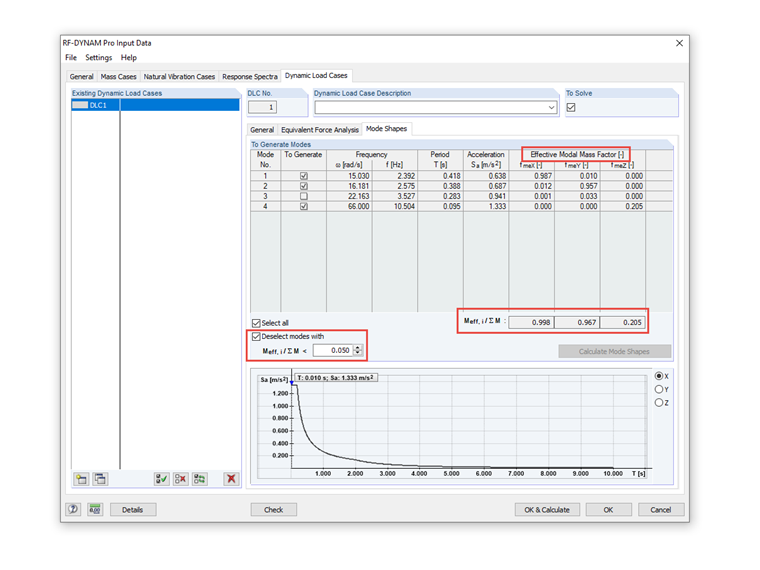

Facteurs de masse modale
Facteurs de masse modale

Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.

Téléchargements
Modèle RFEM
572 KB
