Erdbebenbemessung mit modaler Analyse

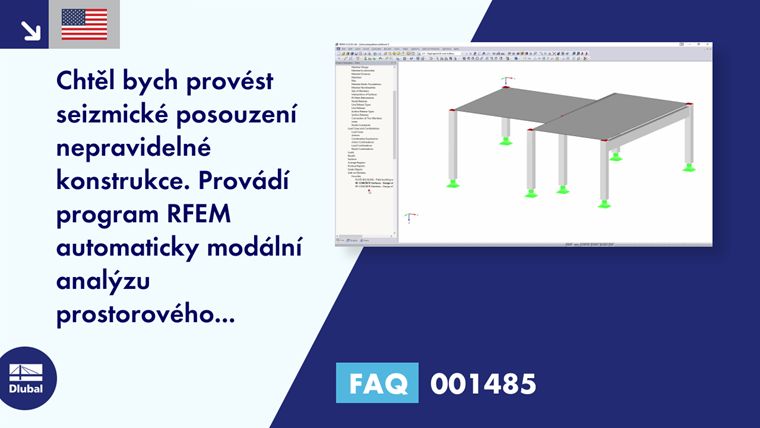

Chtěl bych provést seizmické posouzení nepravidelné konstrukce. Führt RFEM am räumlichen System automatisch die sogenannte modale Analyse (Berücksichtigung mehrere Schwingungsformen) durch oder muss ich hierzu eine spezielle Einstellung vornehmen?


Odpověď:

Náhradní zatížení se stanoví metodou multimodálního spektra odezvy. Um ein System räumlich zu untersuchen, müssen die Massen in alle Richtungen aktiviert sein, damit Eigenfrequenzen und Formen am räumlichen System ermittelt werden können. Auf Basis der Eigenformen werden dann Ersatzlasten ermittelt.

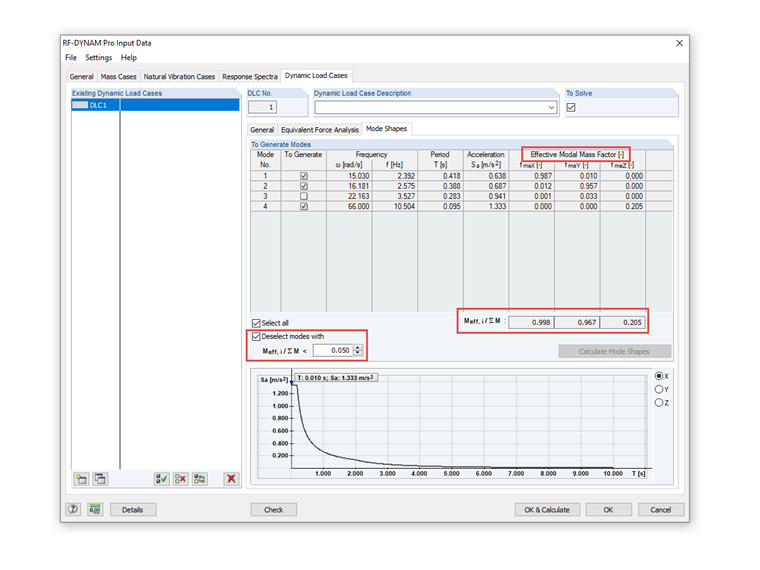

Welche Eigenformen dabei berücksichtigt werden, sollte anhand der effektiven Modalmassenfaktoren entschieden werden. Laut EN 1998-1 sind 90 % der Strukturmasse zu aktivieren, um genaue Ergebnisse zu erzielen.


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
