Erdbebenbemessung mit modaler Analyse

Vorrei eseguire la verifica sismica di una struttura irregolare. Führt RFEM am räumlichen System automatisch die sogenannte modale Analyse (Berücksichtigung mehrere Schwingungsformen) durch oder muss ich hierzu eine spezielle Einstellung vornehmen?

Risposta:

I carichi equivalenti sono determinati secondo il metodo dello spettro di risposta multimodale. Um ein System räumlich zu untersuchen, müssen die Massen in alle Richtungen aktiviert sein, damit Eigenfrequenzen und Formen am räumlichen System ermittelt werden können. Auf Basis der Eigenformen werden dann Ersatzlasten ermittelt.

Welche Eigenformen dabei berücksichtigt werden, sollte anhand der effektiven Modalmassenfaktoren entschieden werden. Laut EN 1998-1 sind 90 % der Strukturmasse zu aktivieren, um genaue Ergebnisse zu erzielen.

FAQ 001485
IT-US | Bandiera FAQ
[IT] FAQ 001485 | Vorrei eseguire la verifica sismica di una struttura irregolare. RFEM ...

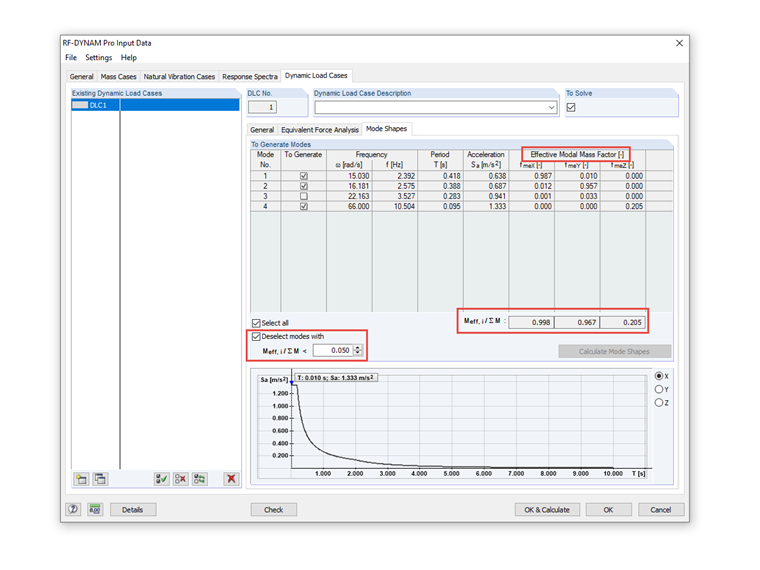

Coefficienti di massa modale
Coefficienti di massa modale

Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.

Download
File del modello RFEM
572 KB
