Parametrización de la estructura con excentricidades, uniones, cargas superficiales transformadas en barras. Modelo elaborado para estructuras de madera.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

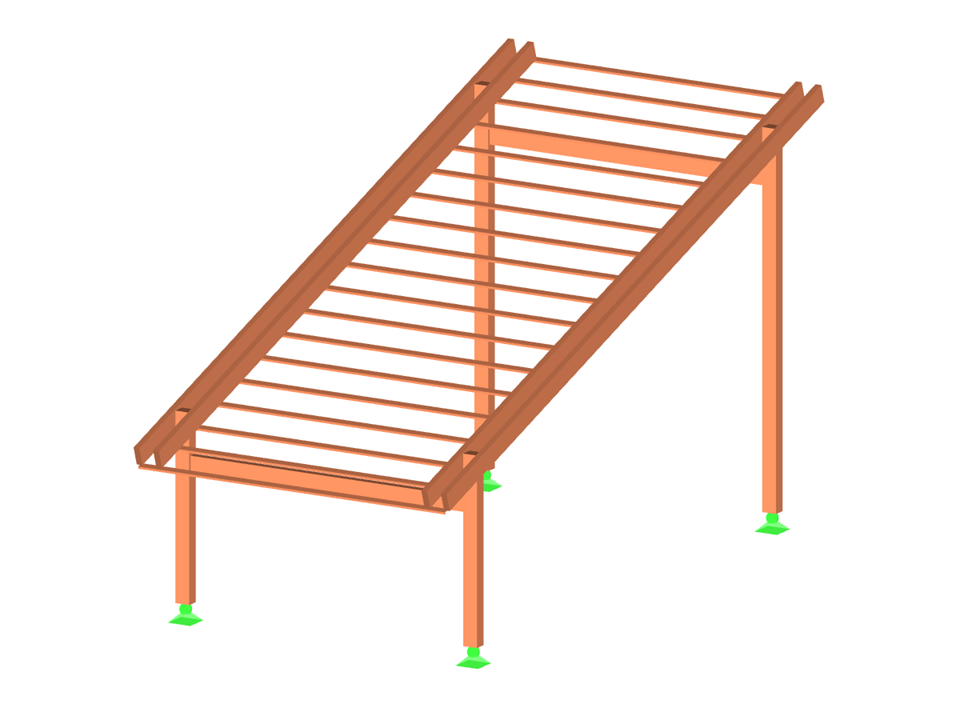

Soporte de panel solar
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 88 |
| Número de líneas | 83 |
| Número de barras | 83 |
| Número de casos de carga | 3 |
| Peso completo | 0.354 t |
| Dimensiones (métricas) | 2,813 x 5,665 x 3,296 m |
| Dimensiones (imperiales) | 9.23 x 18.59 x 10.81 feet |
| Versión del programa | 5.28.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
