Con su casa eficiente energéticamente alimentada con energía solar, el equipo de estudiantes de la Universidad Técnica Checa de Praga (ČVUT) logró un excelente tercer lugar en el Solar Decathlon, un concurso de ingeniería organizado por el departamento de enería de los Estados Unidos.
Arquitectura, análisis estructural, planificación y construcción:
Equipo de estudiantes de la Universidad Técnica Checa (ČVUT)
Praga, República Checa
www.cvut.cz
www.airhouse.cz

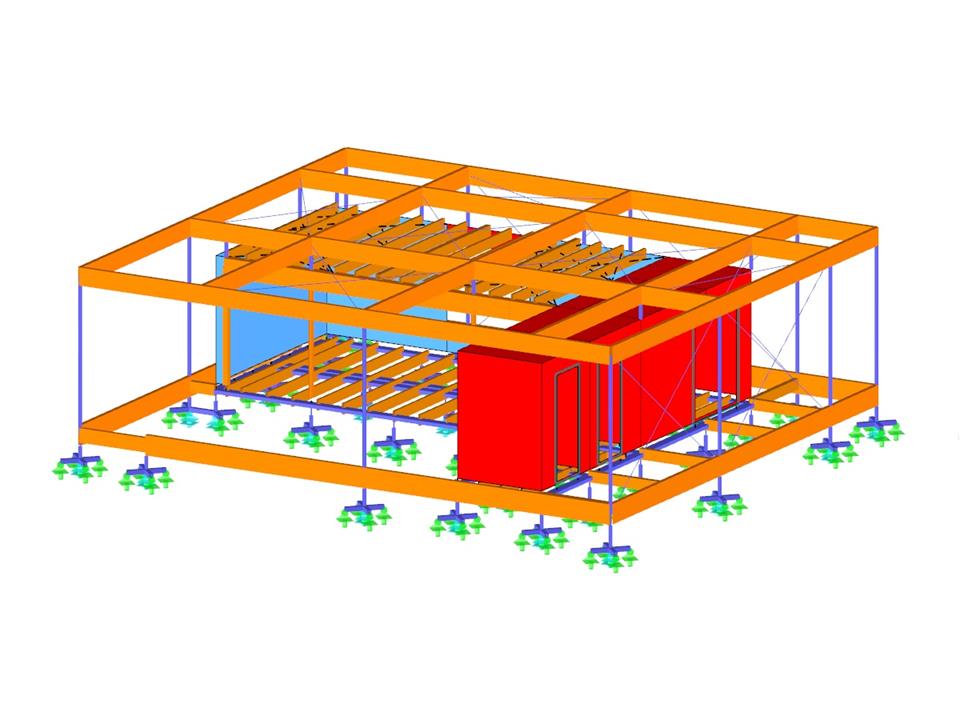

Modelo analítico de 'AIR House' en RFEM (© CTU)
Casa solar de bajo consumo
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 548 |
| Número de líneas | 813 |
| Número de barras | 648 |
| Número de superficies | 19 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 359 |
| Número de combinaciones de resultados | 3 |
| Dimensiones (métricas) | 13,745 x 12,035 x 4,335 m |
| Dimensiones (imperiales) | 45.1 x 39.48 x 14.22 feet |
| Versión del programa | 5.01.00 |
