Il gruppo di studenti dell'Università Tecnica Ceca di Praga (CVUT) ha raggiunto il 3° posto assoluto al Solar Decathlon 2013. Il concorso di ingegneria organizzato dal Dipartimento dell'Energia degli USA ha lanciato la sfida a studenti di tutto il mondo, che dovevano progettare, costruire, e gestire una casa ad energia solare ad alta efficienza energetica.
Architettura, Analisi strutturale, Planning & Costruzione
Gruppo di studenti dell'Università Tecnica Ceca di Praga (CTU)
Praga, Repubblica Ceca
www.cvut.cz
www.airhouse.cz

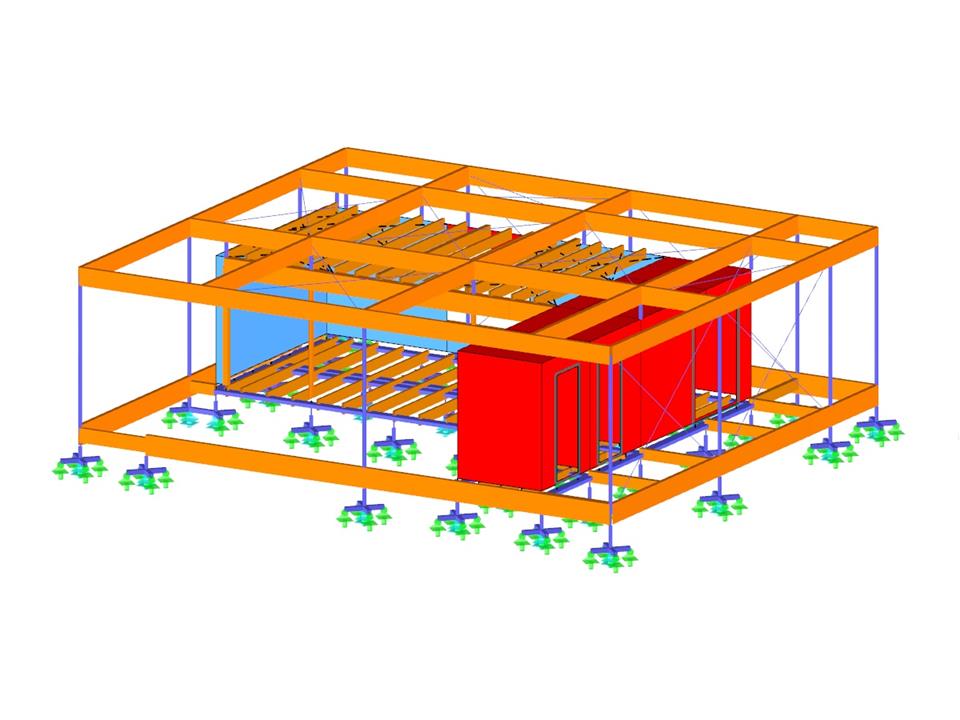

Modello analitico di 'AIR House' in RFEM (© CTU)
Casa solare ad alta efficienza energetica
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 548 |
| Numero di linee | 813 |
| Numero di aste | 648 |
| Numero di superfici | 19 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 359 |
| Nr. di combinazioni di risultati | 3 |
| Dimensioni (metriche) | 13.745 x 12.035 x 4.335 m |
| Dimensioni (imperiali) | 45.1 x 39.48 x 14.22 feet |
| Versione del programma | 5.01.00 |
