Zespół studentów z Politechniki Czeskiej w Pradze (ČVUT) zajął trzecie miejsce w konkursie Solar Decathlon 2013, organizowanym co dwa lata przez Departament Energii USA. W konkursie uczestniczyło 20 zespołów z całego świata, którzy zaprojektowali i zbudowali energooszczędny dom.
Architektura, analiza, planowanie & konstrukcja
Zespół studentów Politechniki Czeskiej w Pradze (CTU)
Praga, Czech Republic
www.cvut.cz
www.airhouse.cz

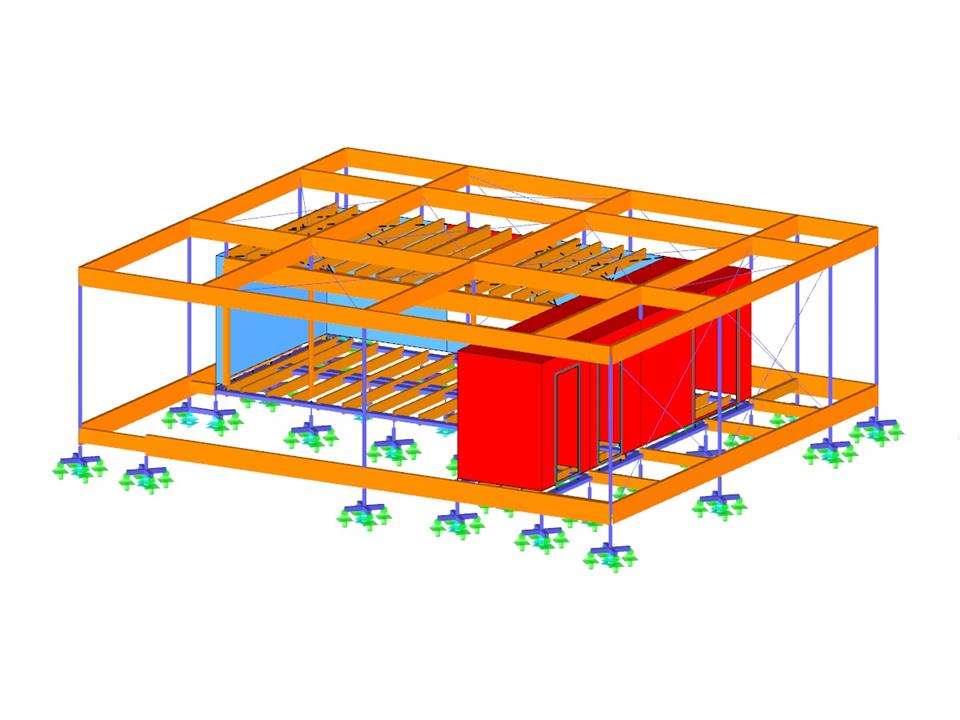

Model analityczny 'AIR House' w RFEM (© CTU)
Energooszczędny dom solarny
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 548 |
| Liczba linii | 813 |
| Liczba prętów | 648 |
| Liczba powierzchni | 19 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 359 |
| Liczba kombinacji wyników | 3 |
| Wymiary (metryczne) | 13,745 x 12,035 x 4,335 m |
| Wymiary (imperialne) | 45.1 x 39.48 x 14.22 feet |
| Wersja programu | 5.01.00 |
