Tým studentů z ČVUT získal celkové třetí místo na soutěži Solar Decathlon pořádané každé dva roky ministerstvem energetiky USA. Vítězný AIR House je energeticky soběstačný dům z dřevěných panelů, který ke svému provozu využívá solární energie.
Architektura, statická analýza, plánování a konstrukce
Studentský tým ČVUT
Praha, České republika
www.cvut.cz
www.airhouse.cz

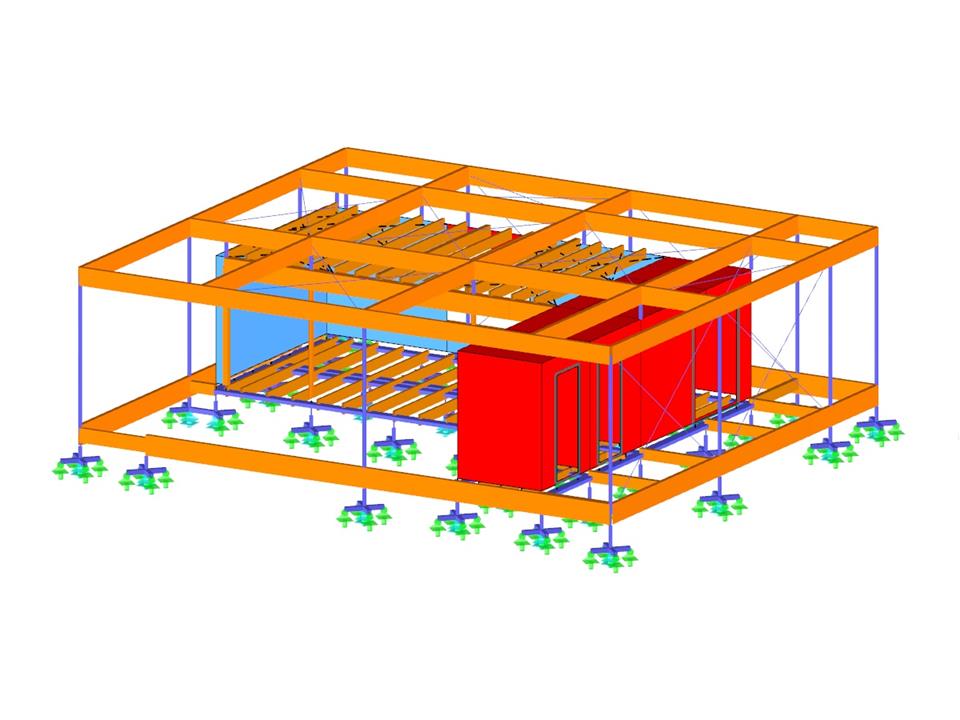

Model domu v programu RFEM (© ČVUT)
Energeticky efektivní solární dům
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 548 |
| Počet linií | 813 |
| Počet prutů | 648 |
| Počet ploch | 19 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 359 |
| Počet kombinací výsledků | 3 |
| Rozměry (metrické) | 13,745 x 12,035 x 4,335 m |
| Rozměry (imperiální) | 45.1 x 39.48 x 14.22 feet |
| Verze programu | 5.01.00 |
Podobné modely
Obecné
Délka: 00:01:26 min
Délka: 00:00:22 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:52:56 min
Délka: 00:01:22 min
Délka: 00:00:15 min
Délka: 00:03:19 min
Délka: 02:22:59 min
V dosavadních normách se nestanovila žádná pravidla pro rozdělení zatížení sněhem na solární termické a fotovoltaické systémy, které se na střechy instalují s přizvednutím. Bylo pouze poukázáno na to, že rozdělení zatížení musí odborně zvážit statik. Až národní příloha DIN EN 1991-1-3/NA: 2019-04 přinesla konkrétní ustanovení.
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
V tomto příspěvku si ukážeme, jak v programech RFEM 6 a RSTAB 9 modelovat a posuzovat lanové konstrukce.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. Poradíme také, jak tento vliv snížit.
Maximální a minimální extrémní hodnoty (obálka) se zobrazí v tabulkách výsledků a grafikách. Výsledky lze zahrnout do globálního tiskového protokolu programu RSTAB.
Kromě toho je možné posuzovat vnitřní síly ze superkombinací v mnoha přídavných modulech programu RSTAB.
Pro superpozici se zvolí jedna z integrovaných norem. Dílčí součinitele spolehlivosti jsou již přednastaveny. Také je možné vytvořit novou normu s uživatelsky definovanými součiniteli spolehlivosti a tuto normu uložit.
Kombinační kritérium určuje, které zatěžovací stavy, kombinace zatížení nebo kombinace výsledků se mají u kterého modelu zohlednit. Účinky lze škálovat pomocí faktorů a klasifikovat jako 'stálé' nebo 'potenciálně'. Alternativně jsou možná také superpozice 'nebo'. Grafické znázornění usnadňuje přiřazení příslušných modelů.
Při stanovení extrémních hodnot převezme SUPER-RC výsledky konstrukcí a složí je podle kombinačního kritéria. Výsledky se porovnají pomocí čísel prutů a uzlů.
V závislosti na průběhu výstavby se vytvoří základní model a uloží se pod různými názvy. Tyto statické modely se pak použijí pro superkombinaci. Superpozici lze provést stejným způsobem jako u kombinace výsledků v programu RSTAB.
Modelováním různých konstrukčních nebo provozních podmínek lze znázornit různé geometrické okrajové podmínky: V modelu je například možné přidat nebo odstranit podpory, pruty či pružná podloží.
.png?mw=512&hash=aebefe4c848b2361dfa5c28d28e1def81de5dafd)
- Správa RSTAB modelů podle postupu stavebních prací
- Definice geometrických okrajových podmínek pro jednotlivé stavební a provozní podmínky
- Přístup k zatěžovacím stavům, kombinacím zatížení a kombinacím výsledků všech konstrukcí
- Superpozice různých modelů ve formě obálky všech extrémních hodnot
- Kombinační možnosti podle následujících norem:
-
Eurokód -
DIN 18800:1990-11 -
DIN 1045:1988-07
-
DIN 1045-1:2008-08
-
DIN 1052:1988-04
-
podle DIN 1055-100:2001-03
-
ÖNORM - Použitelnost (neškálována)
-
- Výsledky v tabulkách a grafikách
