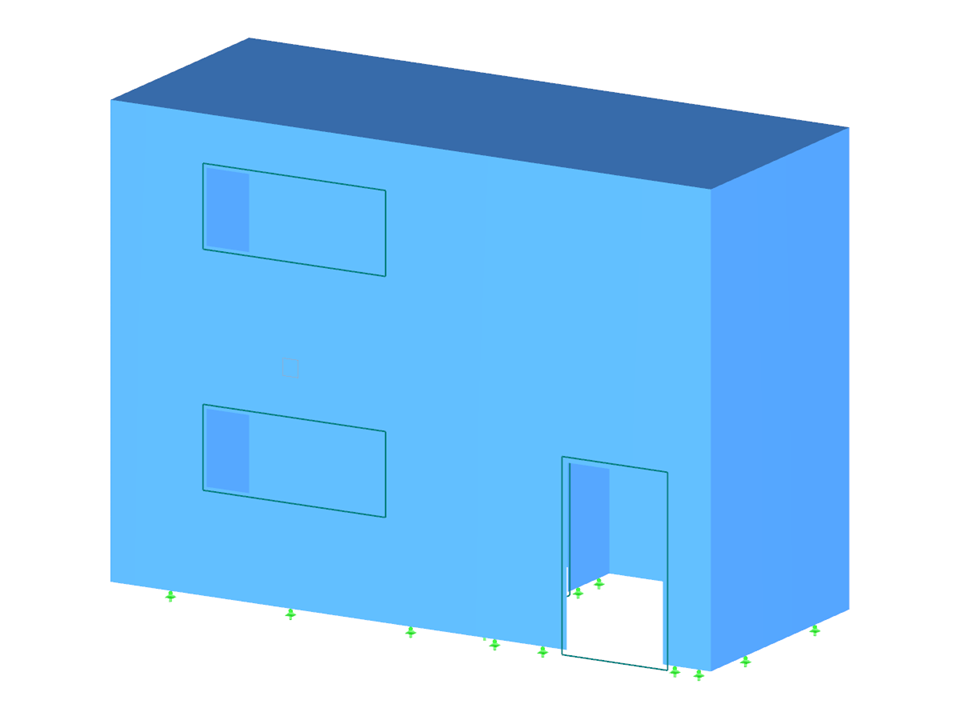

Dvoupatrová dřevěná stavba z křížem lepeného dřeva pomocí přídavného modulu RF-LAMINATE
Model použitý v
Dvoupodlažní budova z křížem lepeného dřeva
| Počet uzlů | 59 |
| Počet linií | 83 |
| Počet prutů | 2 |
| Počet ploch | 20 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 15,626 t |
| Rozměry (metrické) | 7,620 x 3,048 x 5,486 m |
| Rozměry (imperiální) | 25 x 10 x 18 feet |
| Verze programu | 5.17.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Podobné modely
Délka: 00:01:20 min
Délka: 00:03:10 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
.png?mw=350&hash=782e292022e478945ceac043d2726af75ca47679)
Dr._Berger,Dr._Gadner,_I-Meran.png?mw=350&hash=364ee1b0d9df8f896674dfa358b0576fef45d444)
K vyztužení dřevěných konstrukcí se obvykle používají panely na bázi dřeva. Pruty se přitom spojují s deskovými prvky (dřevotřískové desky, OSB desky). V několika článcích popíšeme základy těchto konstrukčních řešení a také jejich výpočet v programu RFEM. V našem prvním článku se budeme zabývat základním stanovením tuhostí a dále výpočtem.
Panely na bázi dřeva se počítají na zjednodušených prutových nebo plošných systémech. V našem článku popíšeme, jak se stanoví požadovaná tuhost.
V tomto příspěvku si ukážeme, jaký vliv na půdorys může mít různá tuhost panelů na bázi dřeva.
V zásadě lze konstrukční prvky z křížem lepeného dřeva posuzovat v přídavném modulu RF‑LAMINATE. Protože se jedná čistě o pružnou analýzu napětí, je třeba dodatečně uvážit vzpěr a klopení.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Jak lze ručně upravit součinitele podle NDS a CSA O86 při použití v addonu Posouzení dřevěných konstrukcí?
Jaký výpočet se provádí pro možnosti konfigurace pevnosti NDS "Výpočet kroucení"?
Jaké programy Dlubal doporučujete pro statické výpočty a posouzení zejména dřevěných konstrukcí?
Jak mohu modelovat dřevěný nosník s oboustranným vyztužením? (Příložky)
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
Jaké programy potřebuji pro laminátové a sendvičové konstrukce nebo křížem lepené dřevo (CLT)?
